3G/HD/SD-SDI、AES、アナログ 16 チャンネル対応 1RU ハーフサイズオーディオモニター









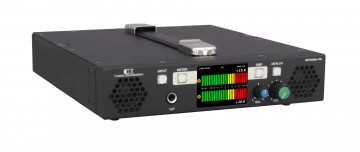

製品概要

SP106a-16は3G/HD/SD-SDI 16チャンネル、AES 8チャンネル、アナログ 2チャンネルに対応した1Uハーフサイズのオーディオモニターです。

出力には、SDIリクロック出力を備えます。





特長

●2.4型LCDを搭載し、26セグメント3色バーグラフによるレベル表示の他、入力選択状況、モニタリングの状況等を同時に表示します。



●入力は、3G/HD/SD-SDIx1、AES/EBUx4、アナログx2を搭載。入力ソース選択はINPUTスイッチを押すごとにSDI→AES/EBU→ANAと切り替わります。LCD画面の左上部に、SDI選択時は、SDIフォーマットを表示し、AES/EBU選択時は、AESと表示し、アナログ選択時はANAと表示します。



●出力は、3G/HD/SD-SDIリクロック出力を装備。



●5.1chダウンミックスモニタリング機能。モニタリング音声、アナログ選択出力へのチャンネル選択はMON.CH スイッチを押すごとに「1/2」→「3/4」→「5/6」→「7/8」→「9/10」→「11/12」→「13/14」→「15/16」→「DM」→「1/2」と切り替わります。
LCD画面右上部には、現在モニタリングしているチャンネルを表示し、該当チャンネルの2ch以上のバーグラフにはスピーカーマークが表示されます。
MON.CHスイッチを長押しすることにより1/2CH 選択に戻ります。



●METERスイッチを押すことにより、バーグラフが、VU表示→ピーク表示→ピーク・ホールド表示(1.5s、5s、∞)→ズーム表示と順に切り替わります。また、DISPスイッチを押すごとにバーグラフの表示を2chホリゾント→2ch→1~8ch→9~16ch→1~16chと順に切り替えます。DISPスイッチを1秒以上長押しすることによりLCDバックライトの輝度を80%~10%まで10%刻みで下げることができます。輝度情報も本体に記憶されます。



●16チャンネルすべてにデジタルオーディオ信号の有無を表示。
●暗所でも操作しやすい、照光式スイッチを採用。
●パワフルでクリアな音質のモニタースピーカー(4W+4W)、ヘッドホン出力装備。
●「かんたん連結機構」を装備し、簡単にEシリーズと2台連結しラックに実装することができます。
●欧州RoHS指令に適合しております。

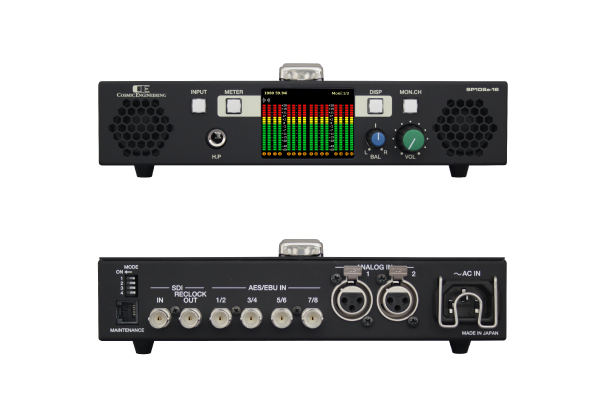

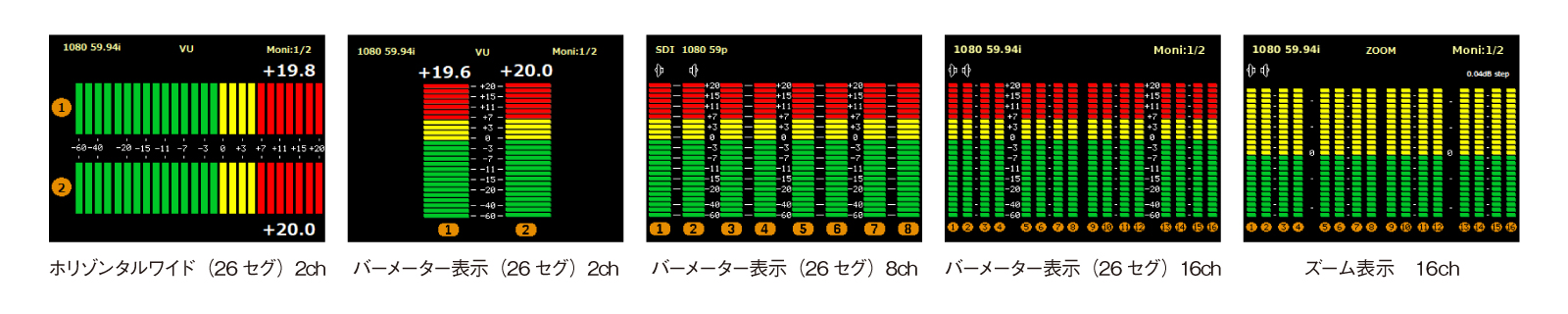

画面表示例





ブロック図

SP106a-16_block





 主な仕様

SDI入力

対応フォーマット(映像)

3G-SDI   1080/60p, 59.94p, 50p(レベルA/B)

HD-SDI   1080/60i, 59.94i, 50i, 30p, 29.97p, 25p, 24p, 23.98p,

        30psf, 29.97psf, 25psf, 24psf, 23.98psf

        720/ 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p

SD-SDI   525/59.94i、625/50i

対応フォーマット(音声)

48kHzサンプリング 20bit、24bit 同期音声,PCM音声のみ対応

コネクター

BNC×1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDIリクロック出力

コネクター

BNC×1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

AES/EBU入力

対応フォーマット

32kHz~96kHzサンプリング 16bit~24bit、4系統が同期していること

コネクター

BNC×4

入力レベル、インピーダンス

1 Vp-p  75 Ω

アナログ音声入力

コネクター

XLR3(メス)x2

入力インピーダンス

600Ω平衡

最大入力レベル

+24dBm MAX

基準レベル

アナログ音声

0dBm/+4dBm 切替可能

デジタル音声

-20dBFS/-18dBFS 切替可能

モニタースピーカー

フルレンジ

φ32 8Ω x2

モニターアンプ

最大出力

4W+4W (フルレンジ)

周波数特性

20Hz~20kHz ±1dB以内

歪率

0.5%以下 定格出力・抵抗負荷時

S/N

75dB以上

ヘッドホン出力

コネクター

φ6.3 標準ステレオジャック

最大出力

50mW

レベルメーター

表示

2.4型LCD バーグラフ式 入力有無表示

レベル範囲

26セグメント -60~+20dB

機能

VU/ピーク/ピーク・ホールド/ズーム(0dB中心に0.04dBステップ)表示切替

2chホリゾンタル/2ch/1~8ch/9~16ch/1~16ch表示切替

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

AC100V ~ 240V±10% (AC 90V ~ 264V)   50/60 Hz

消費電力

MAX 15W

外形寸法

W215 × H44 × D250 mm (突起部を除く)

質量

2.0kg

オプション

RMB14E EIAラックマウントブラケット

RMB14J JISラックマウントブラケット
