オーディオモニター 12G

新製品

SP105a-12G-32_S_202307

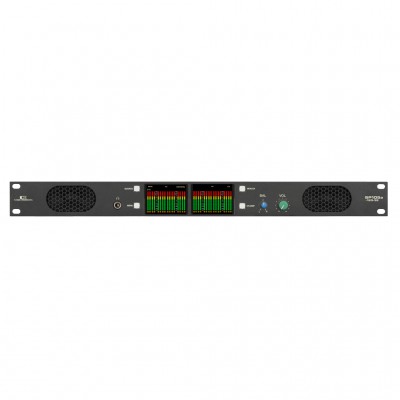

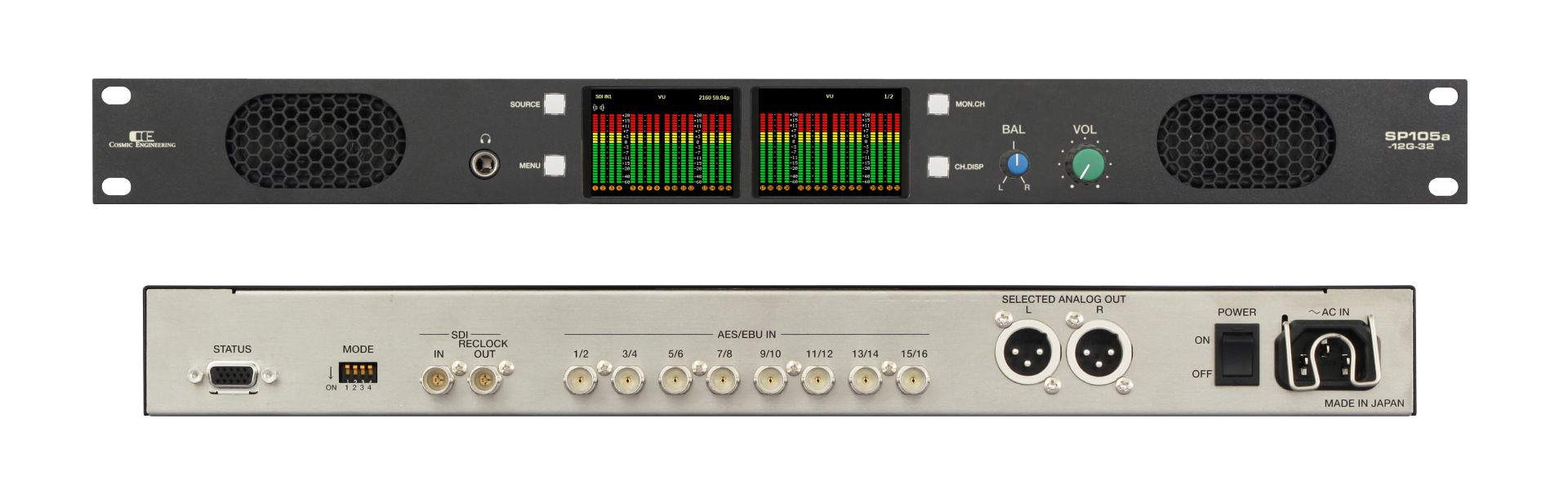

SP105a-12G-32

スタンダードモデル (1RU)



12G/3G/HD/SD-SDI

AES/EBU

希望小売価格

340,000円(税別)

関連リンク

catalog spec manual

12G/3G/HD/SD-SDI 32チャンネル ,AES 8系統16チャンネル対応オーディオモニター



製品概要

SP105a-12G-32は12G/3G/HD/SD-SDI 32チャンネル、AES/EBU 8系統16チャンネルに対応したオーディオモニターです。

SDI入力は1系統装備し、出力には、リクロックSDI出力と、アナログ選択出力を備えます。





特長

●2.4型LCDを2画面搭載し、右画面16チャンネル、左画面16チャンネルの合計32チャンネル(12G/3G-SDI時)を同時に表示し、26セグメント3色バーグラフによるレベル表示の他、入力選択状況、モニタリングの状況等を同時に表示します。



●2chホリゾンタルワイド表示対応(53セグメント)



●入力は、12G/3G/HD/SD-SDIx1、AES/EBUx8を搭載。入力ソース選択はINPUTスイッチを押すごとに以下のように切り替わります。



12G-SDI入力時 12G-SDI:SUB1→12G-SDI:SUB2→12G-SDI:SUB3→12G-SDI:SUB4→AES
        と12G-SDI:SUB1→AES、2種類の切替モードを用意
        12G-SDI以外入力時 SDI-IN→AES
SDI選択時には、INPUTスイッチが点灯状態となり、AES/EBU選択時は消灯状態となります。また、LCD画面の左上部に、SDI選択時は、SDI INと表示し、AES/EBU選択時は、AESと表示します。SDI選択時には左LCDの右上にSDIフォーマットを表示します。



●出力は、リクロック出力、アナログ選択出力(600Ωバランス)を装備。



●5.1chダウンミックス・モニタリング機能。モニタリング音声、アナログ選択出力へのチャンネル選択はMON.CH SELスイッチを押すごとに「1/2」→「3/4」→「5/6」→「7/8」→「9/10」→「11/12」→「13/14」→「15/16」→「17/18」→…→「31/32」→「DM」→「1/2」と切り替わります。

右LCD画面右上部には、現在モニタリングしているチャンネルを表示し、該当チャンネルのバーグラフにはスピーカーマークを表示します。

MON.CHスイッチを長押しすることにより1/2CH 選択に戻ります。



●METERスイッチを押すことにより、バーグラフが、VU表示→サンプル・ピーク表示→サンプルピーク・ホールド表示→ズーム表示と順に切り替わります。また、DISPSELスイッチを押すごとにバーグラフの表示を左右2画面で「1~16ch/17~32ch」→「1~8ch/9~16ch」→「17~24ch/25~32ch」→「2chホリゾンタルワイド」→「2ch(L/R)」表示と順に切り替えます。



●無音検知出力を装備
●32チャンネルすべてにデジタルオーディオ信号の有無を表示。
●暗所でも操作しやすい、照光式スイッチを採用。
●パワフルでクリアな音質のモニタスピーカ(4W+4W)、ヘッドホン出力装備。
●欧州RoHS指令に適合しております。

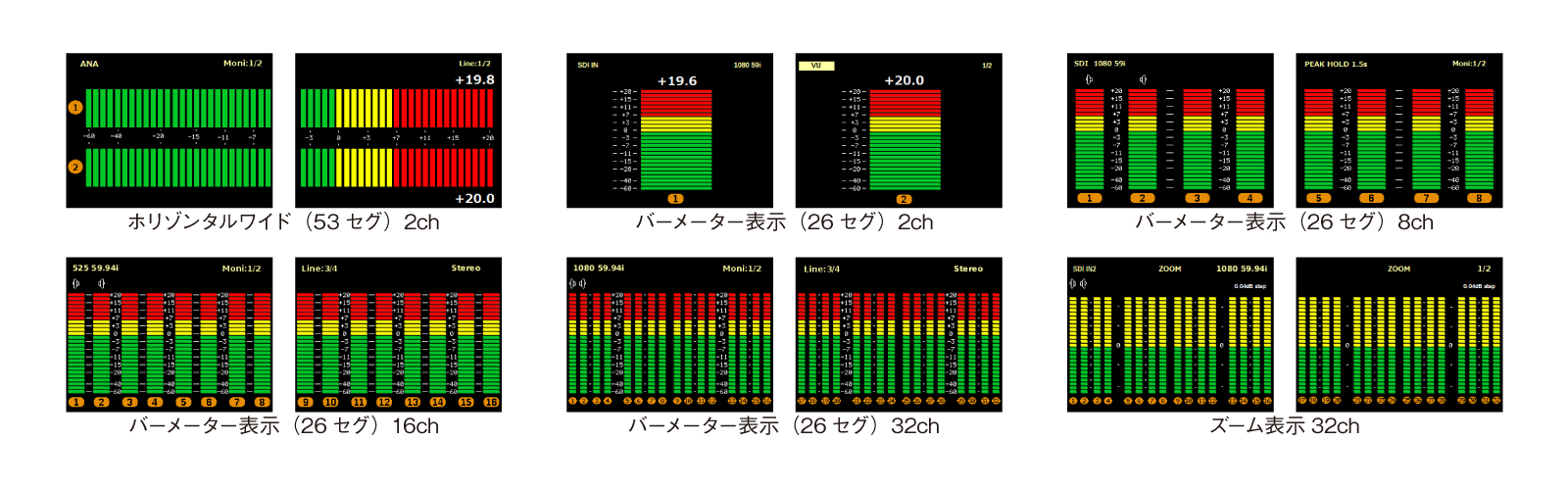

画面表示例

SP105a-12G-32_LCD

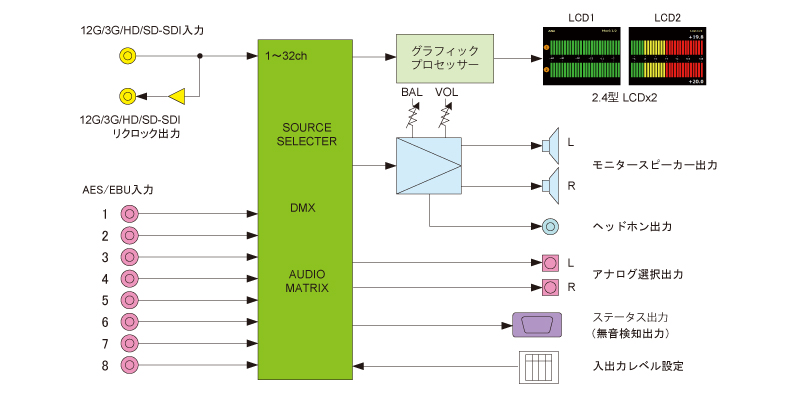

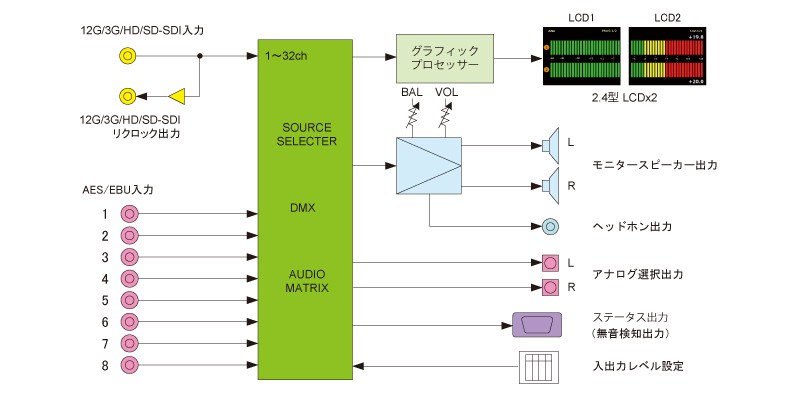

ブロック図



主な仕様

SDI入力

対応フォーマット(映像)

12G-SDI  2160/60p,59.94p,50p(Type1)

3G-SDI    1080/60p, 59.94p, 50p(レベルA/B)

HD-SDI    1080/60i, 59.94i, 50i, 30p, 29.97p, 25p,        24p,23.98p, 30psf, 29.97psf, 25psf, 24psf, 23.98psf

       720/ 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p,23.98p

SD-SDI    525/59.94i、625/50i

対応フォーマット(音声)

48kHzサンプリング 20bit、24bit 同期音声のみ対応

コネクタ

BNC×1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDIリクロック出力

コネクタ

BNC×1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

AES/EBU入力

対応フォーマット

32kHz~96kHzサンプリング 16bit~24bit、8系統が同期していること

コネクタ

BNCx8

入力レベル、インピーダンス

1Vp-p 75Ω

アナログ選択出力

コネクタ

XLR3(オス)x2

出力レベル、インピーダンス

0dBm/+4dBm切替可能(基準レベル入力時)、600Ω平衡

周波数特性

20Hz~20kHz ±0.5dB以内

ソース選択

1/2,3/4,5/6,7/8,9/10,11/12,13/14,15/16,

17/18,19/20,21/22,23/24,25/26,27/28,29/30,31/32,DM

ステータス出力

コネクタ

高密度Dsub15ピン(メス)x1

モニタスピーカ

フルレンジ

7cmx4cm 8Ω x2

モニタアンプ

最大出力

4W+4W (フルレンジ)

周波数特性

20Hz~20kHz ±1dB以内

歪率

0.5%以下 定格出力・抵抗負荷時

S/N

75dB以上

ヘッドホン出力

コネクタ

φ6.3 標準ステレオジャック

最大出力

50mW

レベルメータ

表示

2.4型LCDx2 バーグラフ式 入力有無表示

レベル範囲

26セグメント -60~+20dB

機能

VU/ピーク/ピークホールド/ズーム(0dB中心に0.04dBステップ)表示切替

1~32ch/1~16ch/17~32ch/2chホリゾンタルワイド/2ch表示切替

オプション

無音検知パネルSD10aに接続できます。

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

AC 90V ~ 264V   50/60 Hz

消費電力

最大35W

外形寸法

W482 × H44 × D200 mm (突起部を除く)

質量

約3.1kg
