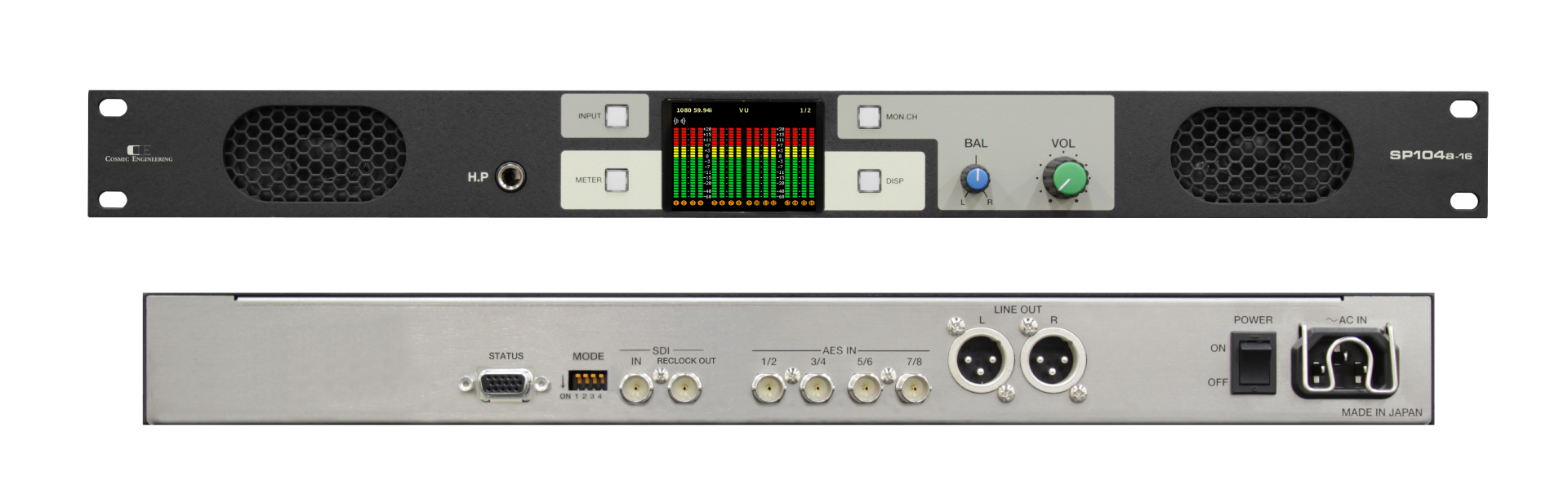

SP104a-16_catch

SP104a-16

スタンダードモデル (1RU)

3G/HD/SD-SDI

AES/EBU

3年間無償保証

2022.12月下旬より発売

希望小売価格

220,000円(税抜価格200,000円)

関連リンク

catalog spec manual_no

16chマルチフォーマットオーディオモニター



製品概要

SP104a-16は3G/HD/SD-SDI、AESに対応した16チャンネルオーディオモニタです。
出力には、SDIのリクロック出力と、アナログ選択出力、及びSDIエンベデッドオーディオのAESデマルチプレクス出力を備えます。AESデマルチプレクス出力はAES入力と兼用で、背面モードスイッチで切り替えます。





特長

●2.4型LCDを搭載し、26セグメント3色バーグラフによるレベル表示の他、入力選択状況、モニタリングの状況等を同時に表示します。



●2chレベルバーをホリゾンタル表示します。(音声レベルを大きく数値表示)



●入力は、3G/HD/SD-SDIx1、AES/EBUx4chを搭載。入力ソース選択はINPUTスイッチを押すごとにSDI→AES/EBUと切り替わります。SDI選択時には、INPUTスイッチが点灯状態となり、AES/EBU選択時は消灯状態となります。
また、LCD画面の左上部に、SDI選択時は、SDIフォーマットを表示し、AES/EBU選択時は、AESと表示します。



●出力は、3G/HD/SD-SDI リクロック出力、アナログ選択出力(600Ωバランス)を装備。



●5.1chダウンミックスモニタリング機能。モニタリング音声、アナログ選択出力へのチャンネル選択はMON.CH スイッチを押すごとに「1/2」→「3/4」→「5/6」→「7/8」→「9/10」→「11/12」→「13/14」→「15/16」→「DM」→「1/2」と切り替わります。
LCD画面右上部には、現在モニタリングしているチャンネルを表示し、該当チャンネルの2ch以上のバーグラフにはスピーカーマークが表示されます。
MON.CHスイッチを長押しすることにより1/2CH 選択に戻ります。



●MENU スイッチを押すことにより、バーグラフが、「VU 表示」→「ピーク表示」→「ピーク・ホールド表示1.5s」→「ピーク・ホールド表示5s」→「ピーク・ホールド表示∞」と順に切り替わります。

また、DISPSELスイッチを押すごとにバーグラフの表示を「ホリゾンタル表示」→「2ch」→「1~8ch」→「9~16ch」→「1~16ch」と順に切り替えます。



●無音検知出力を装備

●16チャンネルすべてにデジタルオーディオ信号の有無を表示。

●暗所でも操作しやすい、照光式スイッチを採用。

●パワフルでクリアな音質のモニタースピーカー(4W+4W)、ヘッドホン出力装備。

●欧州RoHS指令に適合しております。

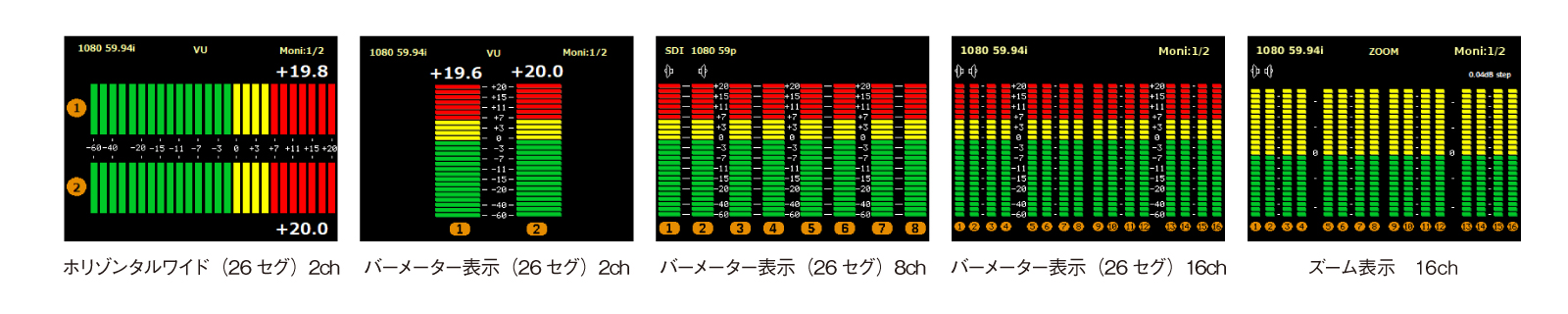

画面表示例

SP104a-16_LCD





ブロック図

SP104a-16_block



主な仕様

SDI入力

対応フォーマット(映像)

3G-SDI   1080/60p, 59.94p, 50p(レベルA/B)

HD-SDI   1080/60i, 59.94i, 50i, 30p, 29.97p, 25p,         24p,23.98p, 30psf, 29.97psf, 25psf,

        24psf, 23.98psf

        720/ 60p, 59.94p, 50p, 30p, 29.97p,

        25p, 24p,23.98p

SD-SDI   525/59.94i、625/50i

対応フォーマット(音声)

48kHzサンプリング 20bit、24bit 同期音声のみ対応

コネクター

BNC×1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDIリクロック出力

コネクター

BNC×1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

AES/EBU入力/

デマルチプレクス

AES/EBU出力

対応フォーマット

32kHz~96kHzサンプリング 16bit~24bit、同期していること

コネクター

BNC×4

入力レベル、インピーダンス

1 Vp-p  75 Ω

アナログ音声入力

コネクター

XLR3(メス)x2 1ピン:GND、2ピン:Hot、3ピン:Cold

入力インピーダンス

600Ω平衡

最大入力レベル

+24dBm MAX

アナログ選択出力

コネクター

XLR3(オス)x2

出力レベル、インピーダンス

0dBm/+4dBm切替可能(基準レベル入力時)、600Ω平衡

周波数特性

20Hz~20kHz ±0.5dB以内

ソース選択

1/2,3/4,5/6,7/8,9/10,11/12,13/14,15/16,DM

ステータス出力

コネクター

高密度Dsub15ピン(メス)x1

モニタースピーカー

フルレンジ

7cmx4cm 8Ω x2

モニターアンプ

最大出力

4W+4W (フルレンジ)

周波数特性

20Hz~20kHz ±1dB以内

歪率

0.5%以下 定格出力・抵抗負荷時

S/N

75dB以上

ヘッドホン出力

コネクター

φ6.3 標準ステレオジャック

最大出力

50mW

レベルメーター









表示

2.4型LCD バーグラフ式 入力有無表示

レベル範囲

26セグメント -60~+20dB

基準レベル(アナログ選択時)

0dBm/4dBm→0dB 切換え可能

基準レベル(SDI,AES/EBU選択時)

-20dBFS/-18dBFS→0dB 切換え可能

機能

VU/ピーク/ピークホールド/ズーム(0dB中心に0.04dBステップ)表示切替

ホリゾンタル/2ch/1~8ch/9~16ch/1~16ch表示切替

オプション

無音検知パネル    SD10a

電源

AC 90V ~ 264V   50/60 Hz

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

消費電力

約35W

外形寸法 W482 × H44 × D140 mm (突起部を除く)
質量 約3.1kg
