16chマルチフォーマットオーディオモニター



製品概要

SP103-16は3G/HD/SD-SDIに対応した16チャンネルオーディオモニターです。
出力には、SDIのリクロック出力と、アナログ選択出力を備えます。SDI入力に、4系統のセレクター機能がついています。





特長

●2.4型LCDを2枚搭載し、53セグメント又は26セグメント3色バーグラフによるレベル表示の他、入力選択状況、モニタリングの状況等を同時に表示します。



●2chレベルバーを53セグメント ホリゾンタルワイド表示します。(音声レベルを大きく数値表示)



●入力は、3G/HD/SD-SDIx4を搭載。(4系統のセレクター付き)

入力ソース選択はSOURCEスイッチを押すごとにSDI1→SDI2→SDI3→SDI4と切り替わります。また、DISP1 LCD画面の左上部に、SDI1選択時は、”SDI1”及びSDIフォーマットを表示し、SDI2~4選択時は、”SDI2”~”SDI4”と表示します。



●出力は、3G/HD/SD-SDI リクロック出力、アナログ選択出力(600Ωバランス)を装備。



●モニタリング音声、アナログ選択出力へのチャンネル選択はMON.CH スイッチを押すごとに「1/2」→「3/4」→「5/6」→「7/8」→「9/10」→「11/12」→「13/14」→「15/16」→「DM(1~6ch)」→「DM(9~14ch)」と切り替わります。
DISP2 LCD画面右上部には、現在モニタリングしているチャンネルを表示し、該当チャンネルの2ch以上のバーグラフにはスピーカーマークが表示されます。
MON.CHスイッチを長押しすることにより1/2CH 選択に戻ります。



●MENUスイッチを押すことにより、バーグラフが、「VU 表示」→「ピーク表示」→「ピーク・ホールド表示1.5s」→「ピーク・ホールド表示5s」→「ピーク・ホールド表示∞」と順に切り替わります。
また、CH.DISPLAYスイッチを押すごとにバーグラフの表示を「2ch ホリゾンタルワイド」→「2ch(1ch/1ch)」→「1~8ch(1~4ch/5~8ch)」→「9~16ch(9~12ch/13~16ch)」→「1~16ch(1~8ch/9~16ch)」と順に切り替えます。
CH.DISPLAYスイッチを1秒以上長押しすることによりLCDバックライトの輝度を80%~10%まで10%刻みで下げることができます。輝度情報も本体に記憶されます。



●無音検知出力を装備

●16チャンネルすべてにデジタルオーディオ信号の有無を表示。

●暗所でも操作しやすい、照光式スイッチを採用。

●パワフルでクリアな音質のモニタースピーカー(4W+4W)、ヘッドホン出力装備。

●欧州RoHS指令に適合しております。





画面表示例

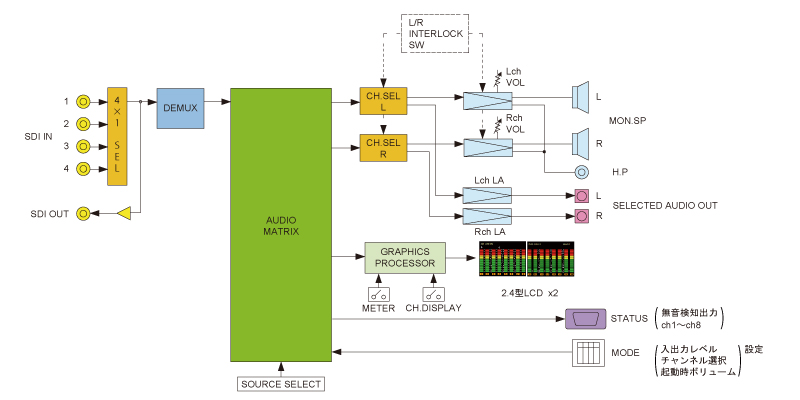

ブロック図

SP103-16_block



主な仕様

SDI入力

対応フォーマット(映像)

3G-SDI   1080/60p, 59.94p, 50p(レベルA/B)

HD-SDI   1080/60i, 59.94i, 50i, 30p, 29.97p, 25p,         24p,23.98p, 30psf, 29.97psf, 25psf,

        24psf, 23.98psf

        720/ 60p, 59.94p, 50p, 30p, 29.97p,

        25p, 24p,23.98p

SD-SDI   525/59.94i、625/50i

対応フォーマット(音声)

48kHzサンプリング 20bit、24bit 同期音声のみ対応

コネクター

BNC×4

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDIリクロック出力

コネクター

BNC×1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

アナログ選択出力

コネクター

XLR3(オス)x2

出力レベル、インピーダンス

0dBm/+4dBm切替可能(基準レベル入力時)、600Ω平衡

周波数特性

20Hz~20kHz ±0.5dB以内

ソース選択

1/2,3/4,5/6,7/8,9/10,11/12,13/14,15/16

ステータス出力

コネクター

高密度Dsub15ピン(メス)x1

モニタースピーカー

フルレンジ

7cmx4cm 8Ω x2

モニターアンプ

最大出力

4W+4W (フルレンジ)

周波数特性

20Hz~20kHz ±1dB以内

歪率

0.5%以下 定格出力・抵抗負荷時

S/N

75dB以上

ヘッドホン出力

コネクター

φ6.3 標準ステレオジャック

最大出力

50mW

レベルメーター









表示

2.4型LCD バーグラフ式 入力有無表示

レベル範囲

53/26セグメント -60~+20dB

基準レベル(アナログ選択時)

0dBm/4dBm→0dB 切換え可能

基準レベル(SDI,AES/EBU選択時)

-20dBFS/-18dBFS→0dB 切換え可能

機能

VU/ピーク/ピーク・ホールド1.5s/ピーク・ホールド5s/ピーク・ホールド∞表示切替

2chホリゾンタルワイド/2ch/1~8ch/9~16ch/1~16ch表示切替

オプション

無音検知パネル    SD10a

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

AC 90V ~ 264V   50/60 Hz

消費電力

約30W

外形寸法 W482 × H44 × D140 mm (突起部を除く)
質量 約3.0kg
