オーディオモニター

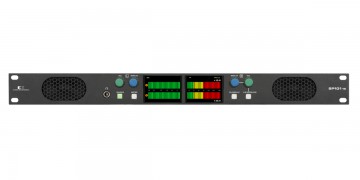

16chマルチフォーマットオーディオモニター

製品概要

SP101-16は3G/HD/SD-SDI、AES、アナログオーディオに対応した16チャンネルオーディオモニターです。
出力には、SDIのリクロック出力と、アナログ選択出力を備えます。

特長

●2.4 型LCD を2 枚搭載し、53 セグメント又は26 セグメント3 色バーグラフによるレベル表示の他、入力選択状況、モニタリングの状況等を同時に表示します。

●2ch レベルバーを53 セグメント ホリゾンタルワイド表示します。（音声レベルを大きく数値表示）

●入力は、3G/HD/SD-SDIx1、AES/EBUx1ch、アナログオーディオx2ch を搭載。入力ソース選択はSOURCE スイッチを押すごとにSDI→AES/EBU→アナログオーディオと切り替わります。
また、DISP1 LCD画面の左上部に、SDI 選択時は、”SDI”及びSDI フォーマットを表示し、AES/EBU 選択時は、”AES”と表示、アナログオーディオ選択時は”ANA”と表示します。

●出力は、3G/HD/SD-SDI リクロック出力、アナログ選択出力(600Ωバランス)を装備。

●ボリュームとチャンネル選択操作はL/R 独立装備し、L/R INTERLOCK スイッチにより、L/R 連動動作か、L/R 個別動作を選択することができます。L/R 連動動作時は、L/R どちらのツマミを操作しても同じように連動動作します。

●L/R のボリュームツマミをプッシュするとミュートのON/OFF を切り替えることができます。L/R INTERLOCK スイッチの状態によらず、それぞれのチャンネルをミュートします。また、設定されているボリューム値はボリュームツマミを操作すると3 秒間画面上部にL/R それぞれのボリューム値を表示します。

●モニタリング音声、アナログ選択出力へのチャンネル選択はL/R のMON.CH ツマミを回して選択します。ツマミを回してそのままチャンネルが選択されるか、ツマミを回してチャンネルを選びツマミを押したことによりチャンネルが選択されるかは、リアのMODEスイッチで切り替えることができます。DISP2 LCD 画面右上部には、現在モニタリングしているチャンネルを表示し、該当チャンネルの2ch 以上のバーグラフにはスピーカーマークが表示されます。MON.CH ツマミを長押しすることにより1/2CH 選択に戻ります。

●METER スイッチを押すことにより、バーグラフが、VU 表示→ピーク表示→ピーク・ホールド表示1.5s→ピーク・ホールド表示5s→ピーク・ホールド表示∞と順に切り替わります。また、CH.DISPLAY スイッチを押すごとにバーグラフの表示を2ch ホリゾンタルワイド→2ch(1ch/1ch)→1～8ch(1～4ch/5～8ch)→9～16ch(9～12ch/13～16ch)→1～16ch(1～8ch/9～16ch)と順に切り替えます。CH.DISPLAY スイッチを1 秒以上長押しすることによりLCD バックライトの輝度を8 段階で変更できます。輝度情報も本体に記憶されます。

●起動時のボリューム値は前回使用時の最後の状態で立ち上がるか、ミュート状態で立ち上がるかリアのMODE スイッチで切り替えることができます。

●無音検知出力（ch1～ch8）を装備
●16 チャンネルすべてにデジタルオーディオ信号の有無を表示。
●暗所でも操作しやすい、照光式スイッチを採用。
●パワフルでクリアな音質のモニタースピーカー(4W+4W)、ヘッドホン出力装備。
●欧州RoHS 指令に適合しております。

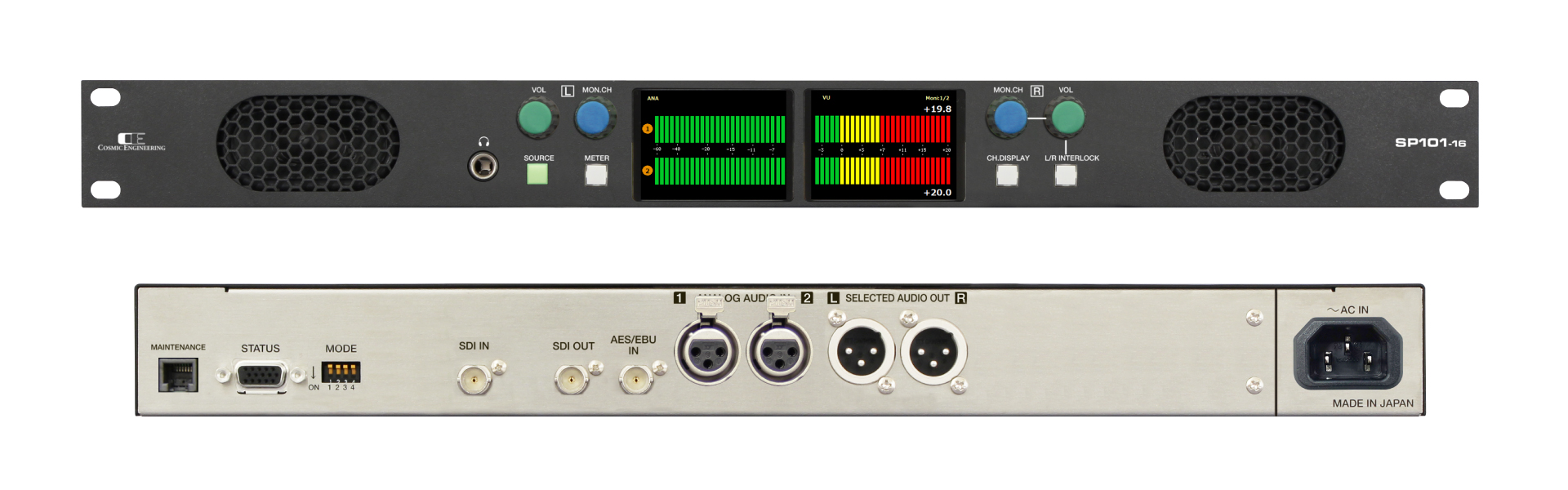

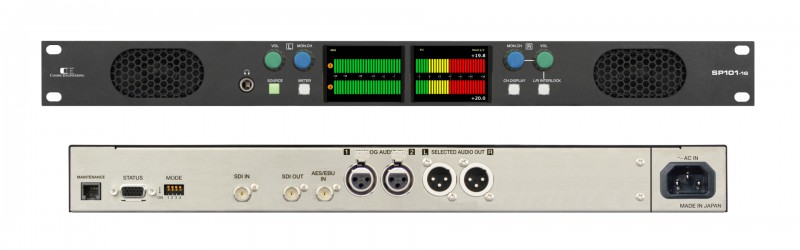

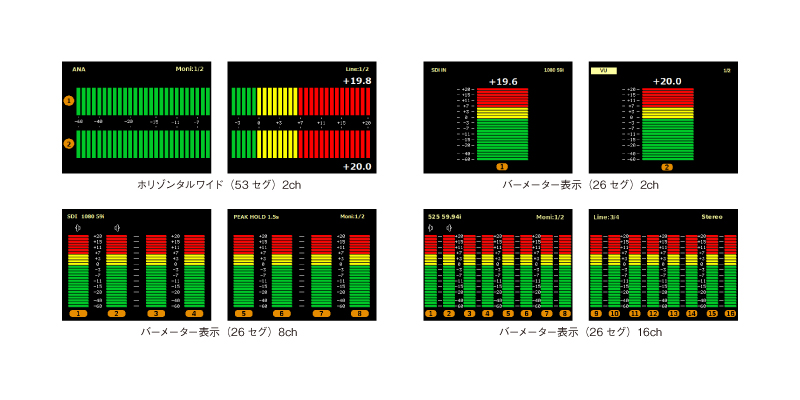

画面表示例

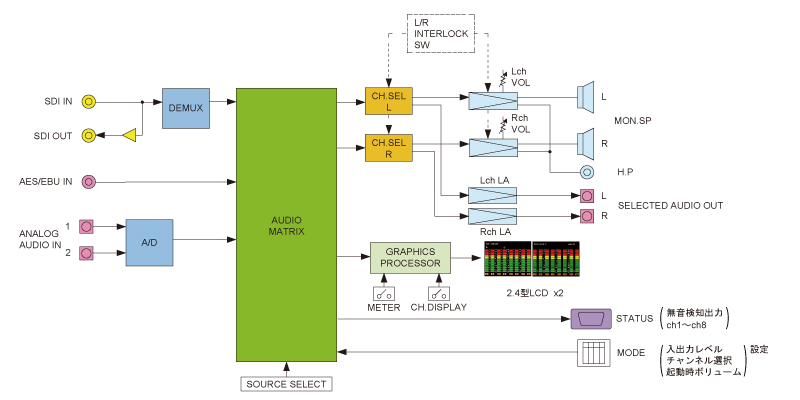

ブロック図

主な仕様
