NTSC/SD/HD アップコンバーター・モジュール

DUC5101

NTSC/SD/HD-SDI アップコンバータ

希望小売価格

385,000円(税抜価格350,000円)

関連リンク

catalogimg spec manual_no view_no

NTSC/SD/HD-SDI アップコンバーター ・モジュール





製品概要

DUC5101はC5000モジュールシステムに搭載可能なNTSCあるいはHD/SD-SDIを3G/HD-SDIにアップコンバートするモジュールです。





特長

・3G(レベルA/B)/HD/SD-SDIに対応し、入力レート/出力レートをLEDで表示

・出力モードは、NTSCあるいはSD-SDIを入力し、HD-SDI信号を出力するモードと、NTSCあるいはHD/SD-SDI信号を入力し、3G-SDI信号(プログレッシブ変換)を出力する2つの動作モード

・3種類のアスペクト変換(スクイーズ、エッジクロップ、サイドパネル)をWEBで切替可能

・エンベデッドオーディオ16chに対応

・リマッピング機能を装備

・音声遅延を0ms~1secまで1msステップで付加することが可能

・字幕パケット・局間制御パケット(ARIB STD-B37,B39)を通過可能

・リファレンス信号の状態をLEDで表示

・接点入力によるアスペクト切替が可能

・WEB、SNMPに対応





機能

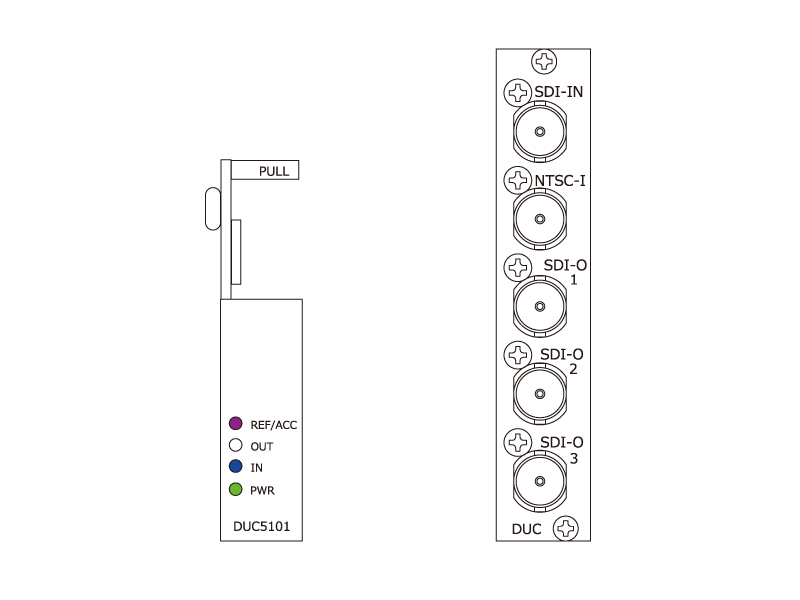

・IN LED

・OUT LED



3G-SDI

緑 点灯

HD-SDI

青 点灯

SD-SDI/DVB-ASI

紫 点灯

無信号

消灯(非対応フォーマット入力時含む)

・REF LED

リファレンス正常

緑 点灯

リファレンス異常

紫 点灯

・ACC LED

SDカードのデーター読み込み中

赤 点灯

設定完了、設定コマンド正常

緑(1秒間)

設定完了、設定コマンド異常

紫(1秒間)

・16chエンベデッド・オーディオ対応

3G-SDIはレベルA/B対応

・出力モード

NTSC/SD-SDI → HD-SDI あるいは、

NTSC/HD/SD-SDI → 3G-SDI(プログレッシブ変換)

・アスペクト変換



スクイーズ、エッジクロップ、サイドパネルの3種を装備

外部接点入力、およびWEBによる切替可能

・リマッピング機能



・基準レベル切替機能

デジタル -20dBFS/-18dBFS

・音声遅延機能

0ms~1secまで1msステップで調整可能

・字幕パケット・局間制御パケット(ARIB STD-B37,B39)を通過

・C5000フレームLTC-IN入力のタイムコードをタイムコードパケットとして重畳可能

・筐体REF入力に同期

・パラメーターの設定は、SNMPによる設定か、SDカード内の設定ファイルを直接編集

・WEB、SNMPに対応





ブロック図



DUC5001_BLOCK



 仕様

SDI入力

対応フォーマット(映像)

3G-SDI   1080/ 59.94p(レベルA/B)

HD-SDI   1080/ 59.94i

SD-SDI   525/59i

対応フォーマット(音声)

48kHz sampling 20bit,24bit 同期音声のみ

コネクター

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

NTSC入力

対応フォーマット

VBS

コネクター

BNCx1

入力レベル、インピーダンス

1 Vp-p  75 Ω

SDI出力



対応フォーマット(映像)

3G-SDI   1080/ 59.94p(レベルA/B)

HD-SDI   1080/ 59.94i

対応フォーマット(音声)

48kHz sampling SD 20bit,HD 24bit

コネクター

BNCx3

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

占有スロット数

1スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % RH (結露無きこと)

電源

DC 12V

消費電力

9 W

外形寸法

398.5 x 88 mm

質量

0.2 kg
