3G/HD/SD-SDI フレーム・ラインシンクロナイザー・モジュール(REF入力付)

DFS5102

3G/HD/SD-SDI

フレーム・ラインシンクロナイザー

REF入力付

希望小売価格

250,000円(税別)

関連リンク

catalogimg spec manual

3G/HD/SD-SDI フレーム・ラインシンクロナイザー・モジュール(REF入力付)





DFS5102は、3G/HD/SD-SDI信号に対応した1入力4出力のフレーム/ラインシンクロナイザーです。

C5000フレームのREF入力とは別にリファレンス入力があります。(選択可能)

また、外部接点制御用のREM端子も備えています。





特長

静止画のスーパーインポーズ機能を装備(オプション)

・3G(レベルA/B)/HD/SD-SDI信号に対応し、LEDで表示

・リファレンス信号の状態をLEDで表示

・シンクロナイズ動作には、フレームシンクロナイズ・モード(FS)、自動音声ミュート・モード(AAM)、ラインシクロナイズ・モード(LINE) があり、LEDで表示

・リマッピング、ゲイン調整、ダウンミックス、任意チャンネルのミックス機能を装備

・各種設定の全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、WEBからダウンロードが可能

・音声遅延を0ms~2secまで1msステップで設定可能

・輝度/色相/彩度等の調整が可能

・C5000フレームのLTC-INに入力されたタイムコードを、タイムコードパケットとして重畳可能

・オーディオ、タイムコード以外のアンシラリーデーターはすべて通過(タイムコードは選択可能)

・エマージェンシースルー対応

・外部制御パネル RMT5001-DFS(オプション)を接続することができます。(C5000 フレームとイーサネット接続)

・WEB、SNMPに対応

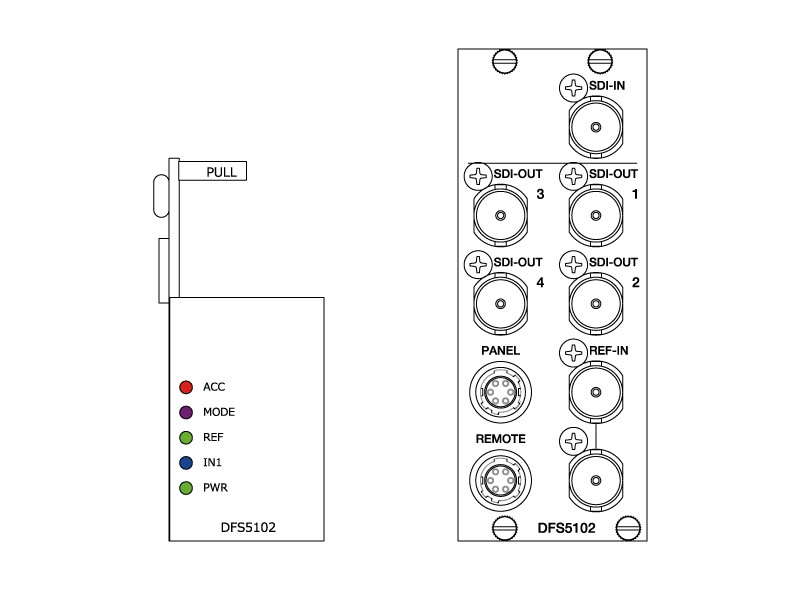

機能

・IN LED

3G-SDI

緑 点灯

HD-SDI

青 点灯

SD-SDI/DVB-ASI

紫 点灯

無信号

消灯(非対応フォーマット入力時含む)

・REF LED

リファレンス正常

緑 点灯

リファレンス異常

紫 点灯

・MODE LED

フレームシンクロナイズ・モード(FS)

緑 点灯

自動音声ミュート・モード(AAM)

紫 点灯

ラインシクロナイズ・モード(LINE)

消灯

・ACC LED

SDカードのデーター読み込み中

赤 点灯

設定完了、設定コマンド正常

緑(1秒間)

設定完了、設定コマンド異常

紫(1秒間)

・エマージェンシースルー対応

SDI-IN → SDI-OUT1

・32ch エンベデッド・オーディオ対応

3G-SDIはレベルA/B共に32ch対応

SD/HD-SDIは16ch対応

・リマッピング機能



・ゲイン調整

CH毎に-30.0dB~+20.0dBを0.1dB単位で調整可能

・ダウンミックス機能

ARIB STD-B30に準拠した3パターンおよび、マニュアル演算式(演算係数を自由設定)

・ミックス機能

4chまでの音声ソースをミックスでき、8通りプリセット可能

8通りのプリセットは音声出力にマッピング可能

・スーパーインポーズ機能

(オプション)

 4枚の静止画を登録でき、そのうちの1枚をスーパーインポーズ可能。スーパーインポーズのON/OFF及びマスク領域のON/OFFは、GPI又はWEBで制御

・12通りのプリセットパターン

リマッピング、ゲイン調整、ダウンミックス、ミックス機能を自由に組み合わせ、

12通りのプリセットパターンが可能

プリセットパターンは局間制御信号(ARIB STD-B39)のカレント音声モードで自動切替可能

・音声遅延機能

CH毎に、0ms~2secまで1msステップで調整可能

・ログ機能

全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、最新の10000件をSDカードに保存

・輝度/色相/彩度の調整機能



・C5000フレーム LTC-IN入力のタイムコードをタイムコードパケットとして重畳可能

・オーディオ、タイムコード以外のアンシラリーデーターはすべて通過(タイムコードは選択可能)

・パラメーターの設定は、SNMPによる設定か、SDカード内の設定ファイルを直接編集

・リモートコントロールパネル(RMT5001-DFS)を接続可能(オプション)

・WEB、SNMPに対応





ブロック図



DFS5001_DFS5002_BLOCK



仕様

SDI入力

対応フォーマット(映像)

3G-SDI

HD-SDI







SD-SDI

1080/ 60p,59.94p,50p(レベルA/B)

1080/ 60i,59.94i,50i,30p,29.97p,25p,

24p,23.98p,24psf,23.98psf

720/ 60p,59.94p,50p,30p,29.97p,25p,

24p,23.98p

525/59i, 625/50i

対応フォーマット(音声)

48kHz sampling 20bit,24bit 同期音声のみ

コネクター

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

対応フォーマット(映像)

SDI入力と同じ

対応フォーマット(音声)

48kHz sampling SD 20bit,3G/HD 24bit

コネクター

BNCx4

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

リファレンス入力

コネクター

BNC×2(ループスルー出力含む)

入力信号、インピーダンス

BBS /3値シンク 75Ω

PANEL

コネクター

小型丸形コネクター6ピンx1 (未使用)

リモート入出力

コネクター

小型丸形コネクター6ピンx1

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % RH (結露無きこと)

電源

DC 12V

消費電力

10.4 W

外形寸法

398.5 x 88 mm

質量

0.25 kg
