レベル調整・音声遅延機能付 デジタル・オーディオ 4分配・モジュール

DAD5101

デジタル・オーディオ 4分配

希望小売価格

130,000円(税別)

関連リンク

catalogimg spec manual

レベル調整・音声遅延機能付 デジタル・オーディオ 4分配・モジュール





製品概要

DAD5101 は C5000 モジュールシステムに搭載可能な⾳声レベル、遅延制御機能付きデジタル・オーディオ 1 ⼊⼒ 4 分 配モジュールです。

設定により LTC 信号、ワードクロック信号を分配することも可能です。





特長

・音声レベル調整は、チャンネル単位で各入出力それぞれ±20dB、0.1dB単位で調整可能

・遅延制御は、各出力それぞれ1ms単位で1sまで調整可能

・AES/EBU信号 自動リクロッカーを内蔵

・AES/EBU信号/LTC信号/ワードクロック信号の入力切替はディップスイッチで可能

・各種設定の全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、WEBからダウンロードが可能

・エマージェンシースルー対応

・SNMP、Webcontrolに対応





ブロック図

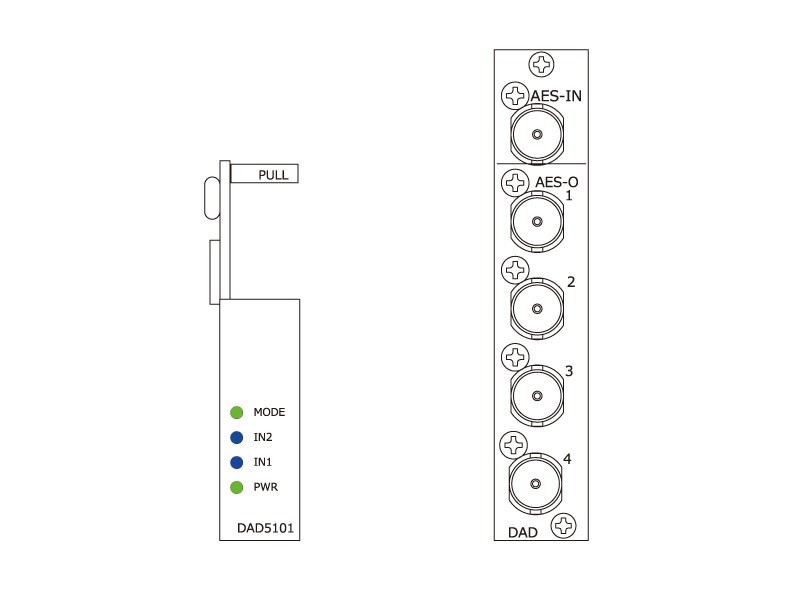

DAD5001_PANEL

機能

・IN LED

48kHz以下

青 点灯

96kHZ

紫 点灯

LTC/WCLK含む上記以外

消灯

・MODE LED

1入力4分配

緑 点灯

SDカードのデータ読み込み中

赤 点灯

設定完了、設定コマンド正常

緑(1秒間)

設定完了、設定コマンド異常

紫(1秒間)

・入力信号のAES/EBU信号、LTC信号、ワードクロック信号はディップスイッチで切替可能

・音声レベル調整

チャンネル単位で各入出力それぞれ±20dB、0.1dB単位で調整可能

・遅延制御

各出力それぞれ1ms単位で1sまで調整可能

・ログ機能

全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、最新の10000件をSDカードに保存

・エマージェンシースルー対応

AES-IN → AES-OUT1

・自動リクロッカ内蔵(AES/EBU信号)

・パラメータの設定は、SNMPによるか、SDカード内の設定ファイルを直接編集。

・SNMP、Webcontrol対応







 仕様

入力信号

コネクター

BNC×1

入力レベル、インピーダンス

AES/EBU

LTC

WCLK

0.32 – 1.1Vp-p 75Ω

0.5 – 4.5Vp-p  1kΩ

0.32 – 2.5Vp-p 75Ω

AES/EBUサンプリング周波数、分解能

32k/44.1k/48k/96kHz 16/20/24bit

出力信号

コネクター

BNC×4

出力レベル、インピーダンス

AES/EBU

LTC

WCLK

1.0Vp-p 75Ω

2.0Vp-p 50Ω未満

2.5Vp-p 75Ω(0-2.5V)

AES/EBUサンプリング周波数、分解能

32k/44.1k/48k/96kHz 24bit

占有スロット数

1スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

4 W

外形寸法

398.5 x 88 mm

質量

0.2 kg
