SDIルーター用 GPIOモジュール

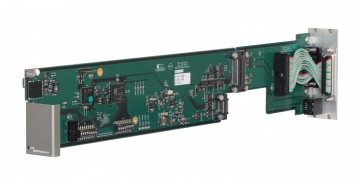

GPI5102_catch

GPI5102-RUT

パラレルGPIO モジュール

希望小売価格

110,000円(税抜価格100,000円)

関連リンク

catalogimg spec manual view_no

SDIルーター用 GPIOモジュール

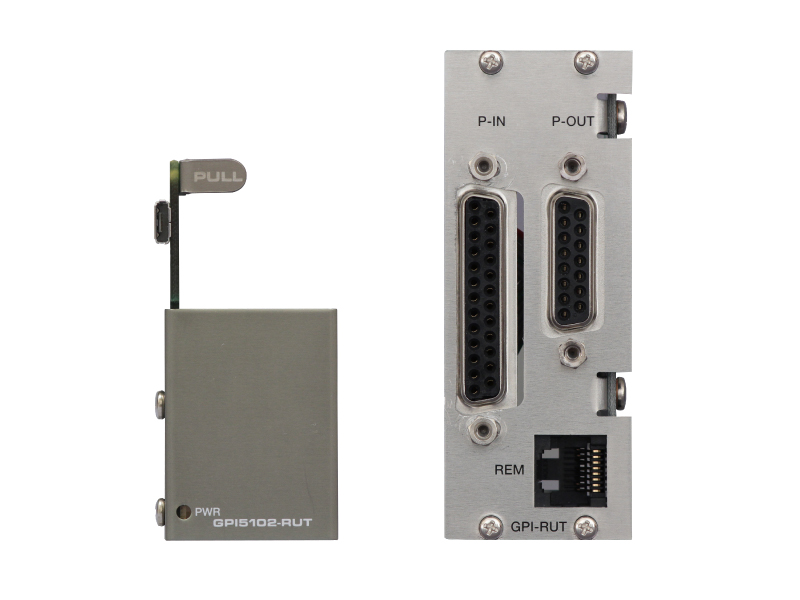

GPI5102_FR_202103

製品概要

GPI5102-RUT はC5000 モジュールシステムに搭載可能なSDI ルーター・モジュールRUT5103-12G-84 及びRUT5102-12G-44 用のパラレルGPIO モジュールです。



機能

・パラレルGPIOにより、SDIルーター・モジュールを制御

・クロスポイントの切替操作は、INPUTとOUTPUTを同時に選択することにより切替

・INPUT又は、OUTPUTを複数ポート同時選択時は、それぞれ若番ポートを選択

・ステータスは、SNMP、WebControlより確認可能

・WebControl、SNMPに対応



ブロック図

GPI5102_block

仕様

リモート入力 P-IN

コネクタ

Dsub25(メス)x1

リモート出力 P-OUT

コネクタ

Dsub15(メス)x1

REM

コネクタ

RJ-45x1

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % RH (結露無きこと)

電源

DC 12V

消費電力

5 W

外形寸法

398.5 x 88 mm

質量

0.18 kg
