12G-SDI 対応 リモート入出力付 1入力4出力 フレーム/ラインシンクロナイザ

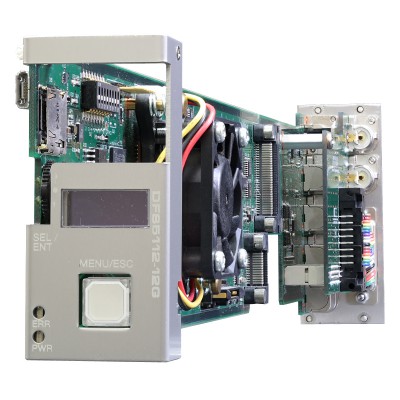

DFS5112-12G_catch

DFS5112-12G

12G-SDI対応

フレーム・ラインシンクロナイザ

希望小売価格
495,000円(税込)
関連リンク

catalogimg spec manual_no view_no

12G-SDI 対応 リモート入出力付 1入力4出力 フレーム/ラインシンクロナイザ

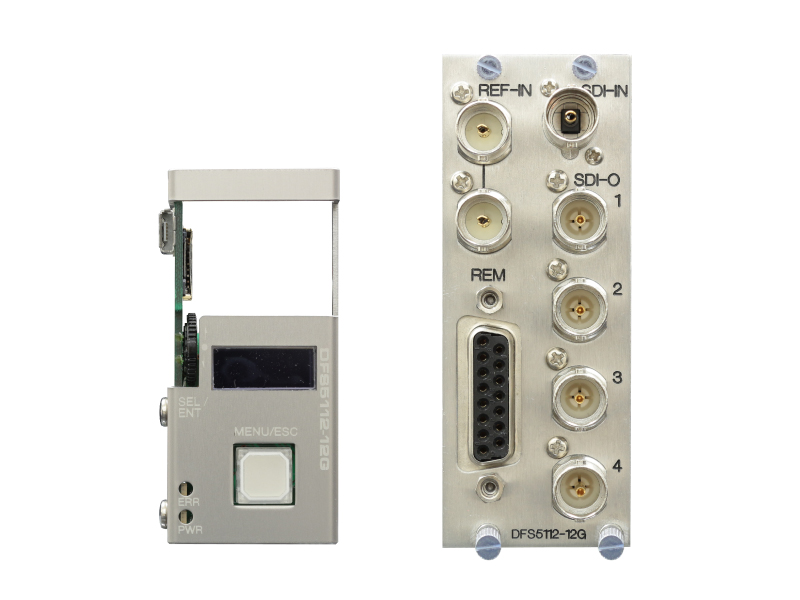

DFS5112-12G_FR



製品概要

DFS5112-12G はC5000 モジュールシステムに搭載可能な12G/3G/HD-SDI 信号に対応した1入力4出力、個別のリファレンス入力、リモート入力を持つフレームシンクロナイザー・モジュールです。

シンクロナイズ動作は、フレームシンクロナイズ・モード(FS)、自動音声ミュート・モード(AAM)、ラインシンクロナイズ・モード(LINE)の3 つのモードをサポートします。このため、フレームシンクロナイズ・モード、自動音声ミュート・モードでは、完全非同期の信号を同期化することができます。





特長

・12G(TYPE1)/3G(レベルA/B)/HD-SDI に対応し、入力フォーマットをOLED に表示します。
・3 つのシンクロナイズモードのどのモードで動作しているか、OLED に表示します。
・入力されているオーディオグループ又は、入力されているタイムコードをOLED に表示します。(メニューで選択)
・リファレンス異常、ラインシンクロモードでの引き込みエラー、FAN エラーをOLED に表示し、1 つでもエラーがあるときにエラーLED が点灯します。



DFS_OLED



・筐体LTC-IN に入力されたタイムコードを、タイムコードパケットとして重畳することができます。
・エンベデッド・オーディオ32ch に対応します。(HD-SDI は16ch まで、3G-SDI はレベルA/B 共に32ch まで、12G-SDIはSUB1:16ch,SUB2:16ch のトータル32ch まで対応します。)
・リマッピング、ゲイン調整、ダウンミックス、任意チャンネルのミックス機能を装備しています。
・ゲイン調整は、-30.0dB~+20.0dB まで、0.1dB 単位で設定可能です。
・任意チャンネルのミックスは、4ch までの音声ソースをミックスすることができ、ミックスした音声を8 通り作成することができます。その8 通りのミックスした音声を出力にマッピングすることができます。
・12 個のプリセットに各種設定を格納することができ、局間制御パケットのカレント音声モードによりプリセットの自動切り替えが可能です。
・接点入力によるプリセットの切替が可能です。
・音声遅延を0~2sec まで1ms ステップで付加することが可能です。
・輝度/色相/彩度等の調整が可能です。
・オーディオ、タイムコード以外のアンシラリィデータはすべて通過します。(タイムコードは選択可能)
・パラメータの設定はメニュー又は、SNMP、Webcontrol より設定できます。
・外部制御パネル RMT5001-DFS(オプション)を接続することができます。(C5000 フレームとイーサネット接続)
・SNMP、Webcontrol に対応





ブロック図



ƒvƒŠƒ“ƒg





仕様

SDI入力

対応フォーマット(映像)

12G-SDI

3G-SDI



HD-SDI



2160/60p,59.94p, 50p(TYPE1)
1080/60p,59.94p,50p(レベルA/B)20.97p,

29.97psf(レベルB-DS) *1
1080/60i,59.94i,50i,30p,29.97p,25p,24p,23.98p,24psf,23.98psf
720/60p,59.94p,50p,30p,29.97p,25p,24p,23.98p

対応フォーマット(音声)

48kHz sampling 24bit 同期音声のみ

コネクタ

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

対応フォーマット(映像)

SDI入力と同じ

対応フォーマット(音声)

48kHz sampling 24bit

コネクタ

BNCx4

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

リファレンス入力

コネクタ

BNCx2(ループスルー含む)

入力信号、インピーダンス

アナログブラックバースト/3値シンク 75Ω

リモート入出力

コネクタ

Dsub15 ピン(メス)

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

12 W

外形寸法

398.5 x 88 mm

質量

0.3 kg

*1:2160/29.97p,29,97psf の3G DUAL LINK は、1080/29.97pB,29.97psfB として表示
