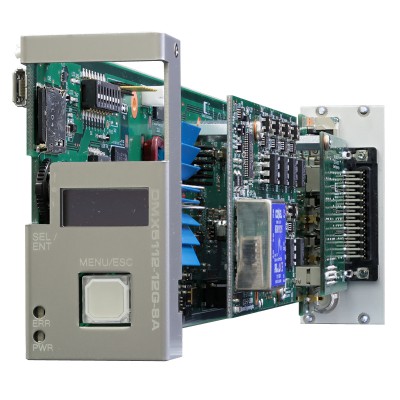

12G-SDI 対応 アナログ・オーディオ 8ch デマルチプレクサー・モジュール

DMX5112-12G-8A_catch

DMX5112-12G-8A

12G-SDI対応

アナログ・オーディオ 8ch

AES/EBU 2系統 4ch
デマルチプレクサー

希望小売価格

420,000円(税別)

関連リンク

catalogimg spec manual

12G-SDI 対応 アナログ・オーディオ 8ch、AES/EBU 2系統 4ch デマルチプレクサー・モジュール



DMX5112-12G-8A_FR



製品概要

DMX5112-12G-8AはC5000モジュールシステムに搭載可能な12G-SDI/6G-SDI/3G-SDI/HD-SDI 信号に重畳されているエンベデッド・オーディオを、アナログ・オーディオ8ch、及びAES/EBU 2系統 4ch にデマルチプレクスするモジュールです。





特長

・12G(TYPE1)/6G(TYPE2)/3G(レベルA/B)/HD-SDI に対応し、入力フォーマットをOLEDに表示します。SDI がアンロックの場合は、OLED にUNLOCK と表示し、エラーLED が点灯します。
・エンベデッド・オーディオが重畳されているグループと、入力されているタイムコードをOLED に表示します。
・選択しているLTC 又はアンシラリィ・タイムコードにエラーがあった場合、OLED にエラー表示し、エラーLED が点灯します。



DMX-12G_OLED

・エンベデッド・オーディオ32ch に対応します。(SD/HD-SDI は16ch まで、3G-SDI はレベルA/B 共に32ch まで、12G-SDI はSUB1:16ch,SUB2:16ch のトータル32ch まで対応します。)
・筐体LTC-IN に入力されたタイムコード又は、アンシラリィ・タイムコードを、LTC 出力できます。
・リマッピング、ゲイン調整、ダウンミックス、任意チャンネルのミックス機能を装備しています。
・ゲイン調整は、-50.0dB~+50.0dB まで、0.1dB 単位で設定可能です。
・任意チャンネルのミックスは、4ch までの音声ソースをミックスすることができ、ミックスした音声を8 通り作成することができます。
その8 通りのミックスした音声を出力にマッピングすることができます。
・デジタル・オーディオ、アナログ・オーディオの基準レベルは設定スイッチで切り替えることができます。
・音声遅延を0~2sec まで1ms ステップで付加することが可能です。

・各種設定の全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、WEBからダウンロードが可能。
 最新の10000件をSDカードに保存。
・12 個のプリセットに各種設定を格納することができ、局間制御パケットのカレント音声モードによりプリセットの自動切り替えが可能です。
・パラメータの設定はメニュー又は、SNMP、Webcontrol より設定できます。



   C5000_selsw



   メニュー選択スイッチ
   上下に動かすことによりメニュー移動をし、押すことによりメニュー選択、パラメーター選択の決定を行います。



・SNMP、Webcontrol に対応





ブロック図







仕様

SDI入力

対応フォーマット(映像)

12G-SDI

6G-SDI

3G-SDI



HD-SDI



2160/60p,59.94p, 50p(TYPE1)

2160/30p, 29.97p, 25p, 24p, 23.98p (TYPE2)
1080/60p,59.94p,50p(レベルA/B)20.97p,29.97psf(レベルB-DS) *1
1080/60i,59.94i,50i,30p,29.97p,25p,24p,23.98p,24psf,23.98psf
720/60p,59.94p,50p,30p,29.97p,25p,24p,23.98p

対応フォーマット(音声)

48kHz sampling 20bit,24bit 同期音声のみ

コネクタ

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

対応フォーマット

SDI入力と同じ

コネクタ

BNCx1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

AES/EBU出力







対応フォーマット

48kHz sampling 24bit

出力レベル、インピーダンス

1Vpp 75Ω

コネクタ

BNCx2

ANALOG AUDIO出力

基準入力レベル

0/+4dBm 600Ω平衡

最大出力レベル

+24dBm

コネクタ

Dsub25 ピン(メス)

LTC出力

コネクタ

BNCx1

出力レベル、インピーダンス

2.0 Vp-p  75 Ω

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

13 W

外形寸法

398.5 x 88 mm

質量

0.3 kg

*1:2160/29.97p,29,97psf の3G DUAL LINK は、1080/29.97pB,29.97psfB として表示
