12G-SDI 対応 デジタル・オーディオ 8系統 16ch デマルチプレクサー・モジュール

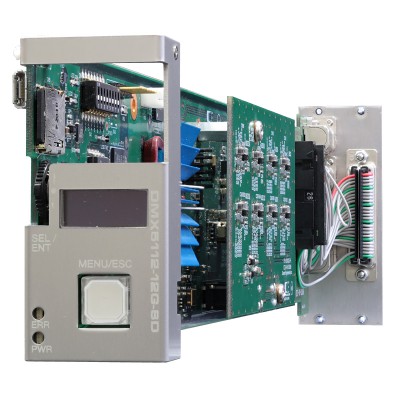

DMX5112-12G-8D_catch

DMX5112-12G-8D

12G-SDI対応

デジタル・オーディオ 8系統 16ch
デマルチプレクサー

希望小売価格

400,000円(税別)

関連リンク

catalogimg spec manual

12G-SDI 対応 デジタル・オーディオ 8系統 16ch デマルチプレクサー・モジュール



DMX5112-12G-8D_FR



製品概要

DMX5112-12G-8DはC5000モジュールシステムに搭載可能な12G-SDI/6G-SDI/3G-SDI/HD-SDI信号に重畳されているエンベデッド・オーディオを、AES/EBU 8系統16chにデマルチプレクスするモジュールです。





特長

・12G(TYPE1)/6G(TYPE2)/3G(レベルA/B)/HD-SDI に対応し、入力フォーマットをOLEDに表示します。SDI がアンロックの場合は、OLED にUNLOCK と表示し、エラーLED が点灯します。
・エンベデッド・オーディオが重畳されているグループと、入力されているタイムコードをOLED に表示します。
・選択しているLTC 又はアンシラリィ・タイムコードにエラーがあった場合、OLED にエラー表示し、エラーLED が点灯します。



DMX-12G_OLED



・エンベデッド・オーディオ32ch に対応します。(SD/HD-SDI は16ch まで、3G-SDI はレベルA/B 共に32ch まで、12G-SDI はSUB1:16ch,SUB2:16ch のトータル32ch まで対応します。)
・筐体LTC-IN に入力されたタイムコード又は、アンシラリィ・タイムコードを、LTC 出力できます。DMX5112-12G-8D では、AES/EBU OUT8 がLTC OUT と共用されていますので設定により切り替えて出力することができます。
・リマッピング、ゲイン調整、ダウンミックス、任意チャンネルのミックス機能を装備しています。
・ゲイン調整は、-50.0dB~+50.0dB まで、0.1dB 単位で設定可能です。
・任意チャンネルのミックスは、4ch までの音声ソースをミックスすることができ、ミックスした音声を8 通り作成することができます。その8 通りのミックスした音声を出力にマッピングすることができます。
・デジタル・オーディオ、アナログ・オーディオの基準レベルは設定スイッチで切り替えることができます。
・音声遅延を0~2sec まで1ms ステップで付加することが可能です。

・各種設定の全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、WEBからダウンロードが可能。
 最新の10000件をSDカードに保存。
・12 個のプリセットに各種設定を格納することができ、局間制御パケットのカレント音声モードによりプリセットの自動切り替えが可能です。
・パラメータの設定はメニュー又は、SNMP、Webcontrol より設定できます。



   C5000_selsw



   メニュー選択スイッチ
   上下に動かすことによりメニュー移動をし、押すことによりメニュー選択、パラメーター選択の決定を行います。



・SNMP、Webcontrol に対応





ブロック図







仕様

SDI入力

対応フォーマット(映像)

12G-SDI

6G-SDI

3G-SDI



HD-SDI



2160/60p,59.94p, 50p(TYPE1)

2160/30p, 29.97p, 25p, 24p, 23.98p (TYPE2)
1080/60p,59.94p,50p(レベルA/B)20.97p,

29.97psf(レベルB-DS) *1
1080/60i,59.94i,50i,30p,29.97p,25p,24p,23.98p,24psf,23.98psf
720/60p,59.94p,50p,30p,29.97p,25p,24p,23.98p

対応フォーマット(音声)

48kHz sampling 20bit,24bit 同期音声のみ

コネクタ

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

対応フォーマット

SDI入力と同じ

コネクタ

BNCx1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

AES/EBU出力



対応フォーマット

48kHz sampling 24bit

出力レベル、インピーダンス

1Vpp 75Ω

コネクタ

BNCx8

LTC出力

コネクタ

AES8と共用

出力レベル、インピーダンス

2.0 Vp-p  75 Ω

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

8.5 W

外形寸法

398.5 x 88 mm

質量

0.3 kg

*1:2160/29.97p,29,97psf の3G DUAL LINK は、1080/29.97pB,29.97psfB として表示
