12G VUマルチメータ

新商品

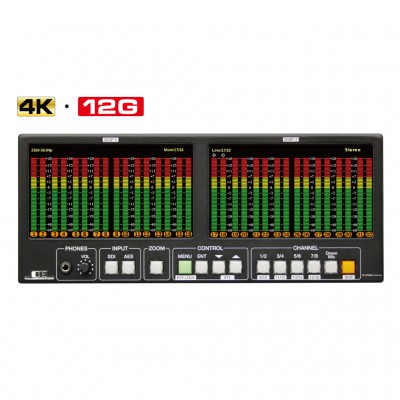

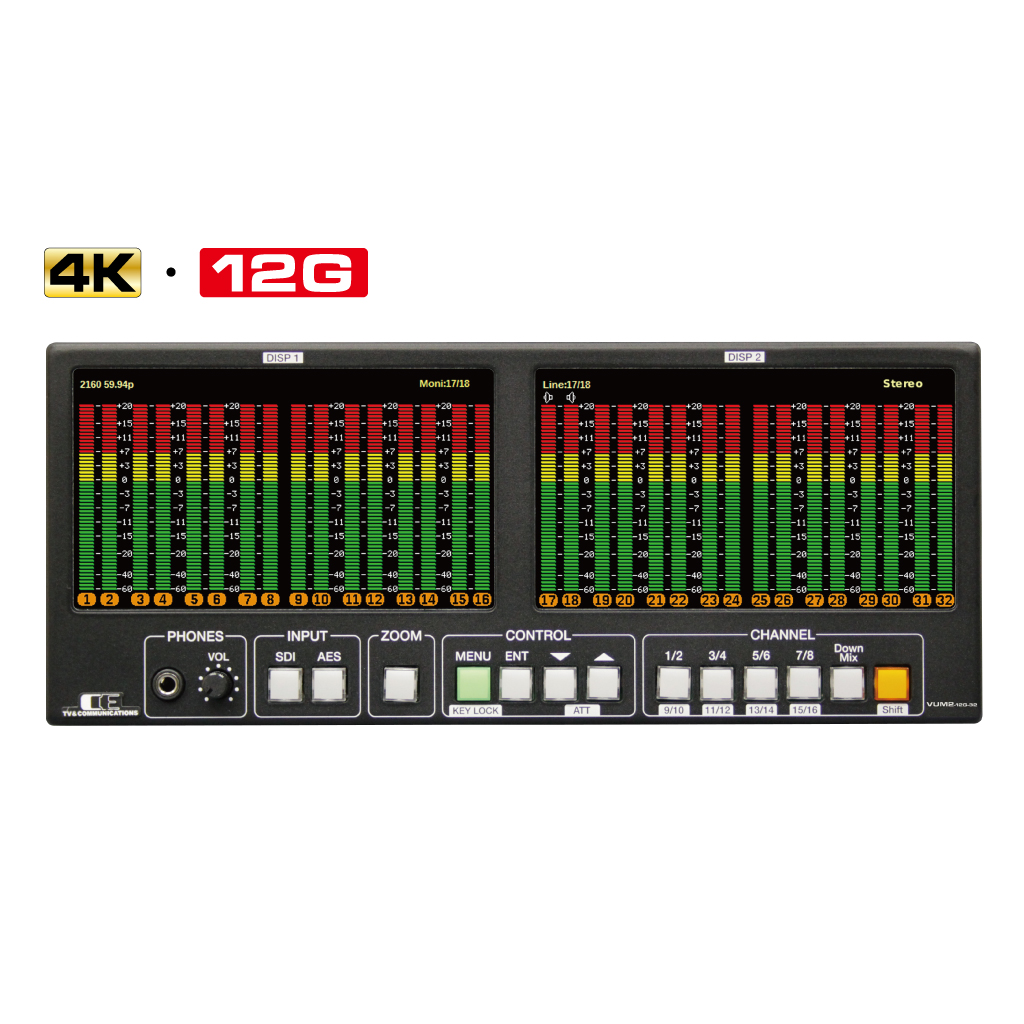

VUM2-12G_catch

VUM2-12G-32



VU Multimeter

2U ハーフサイズ 4.3型LCD×2

希望小売価格
450,000円(税別)
関連リンク

catalog_no spec manual_no view_no

12G/3G/HD/SD-SDI,AES/EBU 針式/バーグラフ式 VUメータ

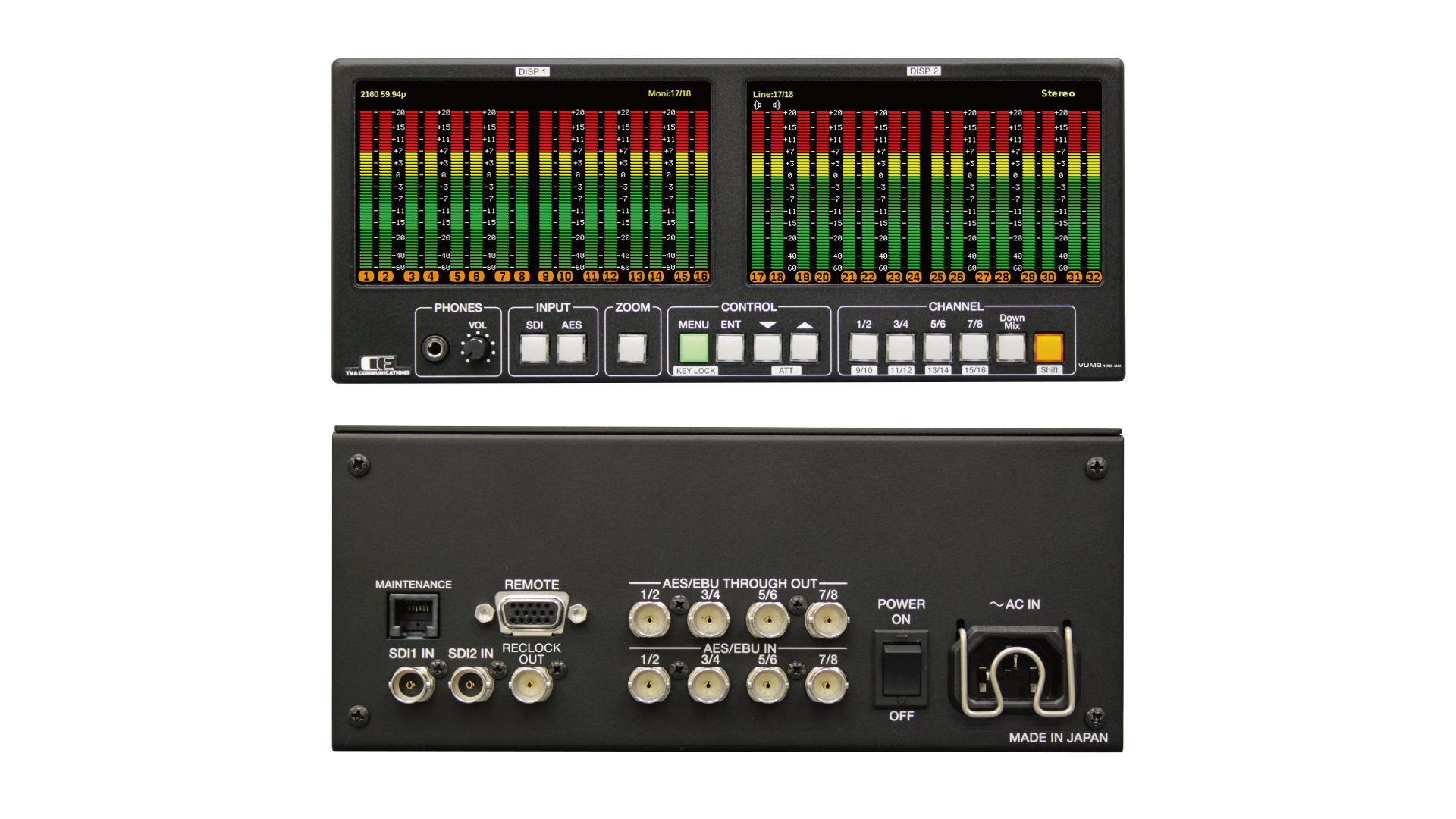

VUM2-12G_FR



製品概要

VUM2-12G-32 は12G-SDI,3G-SDI,HD-SDI,SD-SDI,AES/EBUに対応したVUマルチメータです。

4K Quad Link 3G-SDI又は、2160/29.97pの3G デュアル リンク信号のエンベデッドオーディオが重畳されたSDI信号を入力することにより、4K信号のモニタリングができます。
フロントパネルに装備した4.3 型16:9 ワイド画面のLCD に、針式VUメータ表示、バーメータ表示、針式VUメータ/バーメータのマルチ表示、バーメータのズーム表示を行うことが可能です。
パネルに機能的に配置された各種操作スイッチは取扱説明書を見ることなく直感的に操作することができます。



特長

●12G-SDI,3G-SDI,HD-SDI,SD-SDI,AES/EBUの各入力信号に対応。2160/29.97pの3G デュアル リンク信号は、片側をシングルリンク信号として対応。
●針式VUメータ表示では、1ch/1ch表示、4ch/4ch表示が可能です。
●針式VUメータの表示レンジは、-40~+10dBと-60~+20dBを切り替えることができます。
●バーメータ表示は、16ch/16ch表示、8ch/8ch表示と4ch/4ch表示が可能です。
●バーメータの表示レンジは、0~-80dBFSと-60~+20dBを切り替えることができ、53セグメントで表示します。
●デジタル入力の基準レベルは-18dBFS/-20dBFS切り替えることができます。
●マルチ表示では、針式VUメータ2ch表示と、バーメータ8ch又は、16ch表示が同時にできます。
●バーメータ表示だけでなく、針式VUメータ表示でもピークホールドマーカーを表示可能です。 (ピークホールド:∞、5秒、1.5秒、なし 切換可能)
●入力アッテネート機能を搭載しております。-2dB刻みで、0~-20dBの範囲でアッテネートできます。
●バーメータ表示では、ズーム機能を搭載しています。0dBを中心に0.1dBステップで表示します。(±2.5dB)
●ダウンミックス信号の表示、及びヘッドホンによるモニタリングが可能です。演算チャンネルは1~6ch、9~14ch、17~22chと25~30chを選択することができます。



画面表示例



LCD1

針式VUメータ表示 1ch/1ch(NORMALレンジ)





VUM2_LCD_narrow

針式VUメータ表示 1ch/1ch(NARROWレンジ)





VUM2_LCD_wide

針式VUメータ表示 1ch/1ch(WIDEレンジ)





LCD2

針式vuメータ表示 4ch/4ch



 2013_LoM11-12ƒJƒ^ƒƒN?_01_P1_P2

バーグラフ表示(53セグ) 16ch/16ch





LCD3

バーグラフ表示(53セグ) 8ch/8ch





LCD4

バーグラフ表示(53セグ) 4ch/4ch





LCD5

ズーム表示





LCD6

針式VUメータ表示 2ch / バーグラフ表示 8ch



ブロック図





VUM2-12G_block

主な仕様



定格
電源

AC 100V~240V ±10% 50/60Hz

消費電力

TBD W

動作環境

 0℃~ 40℃、20~85%(結露無きこと)

外形寸法・質量

W215×H88×D170 約2.1kg

RoHS

適合

入出力端子

SDI入力



対応フォーマット(映像)

12G-SDI:2160/60p,59.94p,50p(Type1)
3G-SDI:1080/60p, 59.94p, 50p(レベルA/B)
30p, 29.97p, 25p, 24p, 23.98p, 30psf,
29.97psf, 25psf, 24psf, 23.98psf(レベルB DS *1)
HD-SDI:1080/60i, 59.94i, 50i, 30p, 29.97p, 25p, 24p,
23.98p, 30psf, 29.97psf, 25psf, 24psf, 23.98psf
720/ 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p,23.98p
SD-SDI:525/59.94i、625/50i

対応フォーマット(音声)

48kHz サンプリング 20bit、24bit 同期音声、PCM 音声のみ対応

コネクタ

BNC×2

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDIリクロック出力

コネクタ

BNC×1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

AES/EBU入力 対応フォーマット

32 kHz ~ 96 kHz サンプリング 16 bit ~ 24 bit PCM 音声のみ対応

コネクタ BNC×4
入力レベル、インピーダンス 1 Vp-p 75 Ω
AES/EBUスルー出力 コネクタ BNC×4
出力レベル、インピーダンス 1 Vp-p  75 Ω
基準レベル アナログ音声 0dBm/+4dBm 切替可能
デジタル音声 -20dBFS/-18dBFS 切替可能
ヘッドホン出力 コネクタ

φ3.5 ミニステレオジャック

最大出力 50 mW
LCDモニタ サイズ 4.3型 480(H)×272(V) 16:9
表示機能 針式VUメータ表示、バーグラフ表示(53セグメント、-60~+20dB)
基準レベル -20dBFS / -18dBFS  切換可能(0dBm 入力時)

付属品

電源ケーブル

1本

取扱説明書

1部

オプション

ラックマウントブラケット

RMB12EE-R
