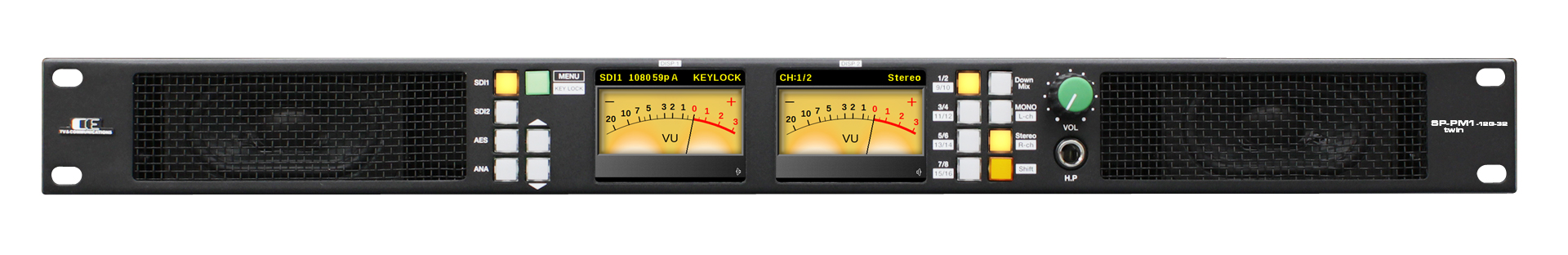

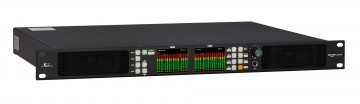

12G 32ch マルチフォーマットオーディオモニタ[ダブルウーハー]



SP-PM1-twin-12G-32_F





製品概要

SP-PM1 twin-12G-32は、12G-SDI(Type1),3G-SDI(レベルA/B), HD-SDI,SD-SDI, AES/EBU, アナログオーディオ信号に対応した32チャンネル ダブルウーハー付高音質オーディオモニタです。

4K Quad Link 3G-SDIのエンベデッドオーディオが重畳されたSDI信号を入力することにより、4K信号のモニタリングができます。

スピーカは、フルレンジにウーハーを加え、6スピーカー2ウェイ方式で、豊かな低音を再生します。
フロントパネルに装備した2.4型LCDに、VUメータ、ピークメータ、ピークホールド、アナログVUメータが表示されます。
5.1 チャンネルダウンミックス機能, エンベデッド音声の有無検知や、入力・出力端子の充実など、多くの機能を搭載しました。
パネルに機能的に配置された各種設定スイッチは、ダイレクト操作を重視し、直感的に操作することができます。





特長

● 12G-SDI、3G-SDI,HD-SDI,SD-SDI,AES/EBU, アナログオーディオの各入力信号に対応。2160/29.97pの3G デュアルリンク信号は、片側をシングルリンク信号として対応。
● フロントパネルに装備した2.4型LCD2面に全情報を表示
   VUメータ、ピークメータ(8/16/32チャンネル)、アナログVUメータ(2チャンネル)を表示(メニュー内で切替)
   レベルメータは-60dB~+20dBの広範囲を26セグメント表示
   信号フォーマット、入力ソース選択状態、モニタチャンネル等の各種設定状態を常時表示
● ピークホールド切換機能(メニュー内で切替)
● ARIB TR-B30に準拠した5.1ch ダウンミックス機能(7/8ch位置、15/16ch位置、23/24ch位置又は31/32ch位置に表示)
● SDI 信号(1~8ch、9~16ch、17~24ch又は25~32ch)、AES/EBU 信号のD/A 出力装備(8ch)
● 32チャンネルすべてにエンベデッド音声、AES/EBU 入力信号の有無表示機能を装備
● 無音検知アラーム出力
● ヘッドホン出力装備
● 2 チャンネル アナログオーディオライン出力を装備
● アナログオーディオ入力、出力コネクタはXLR を採用
● 2 ウェイ、6 スピーカ・4 アンプによるHi-Fi サウンドモニタシステム
● 独創的なスピーカ取付方法(特許第5203403号)により、低音から高音までをストレスなく再生する伝統の高音質プレミアムモデル
● 分かりやすい操作ツマミ配置
● 直感的に操作できる機能別操作スイッチを採用
● 最新設計により低消費電力、低発熱、
● 高性能を長期間維持する日本品質





●機械式VUメータと全く同じ動きをするLCD針式VUメータ表示
実際の針式VU メータの動きを細かく解析しプログラムしました。実際の機械式メータと寸分違わぬ動きをするだけでなく、
表示レンジの切換( -20 ~ +3dB / -40 ~ +10dB / -60 ~ +20dB)やピークホールドマーカー表示もできます。

(ピークホールドモード:∞ / 1.5 秒 / 5.0 秒 / OFF)

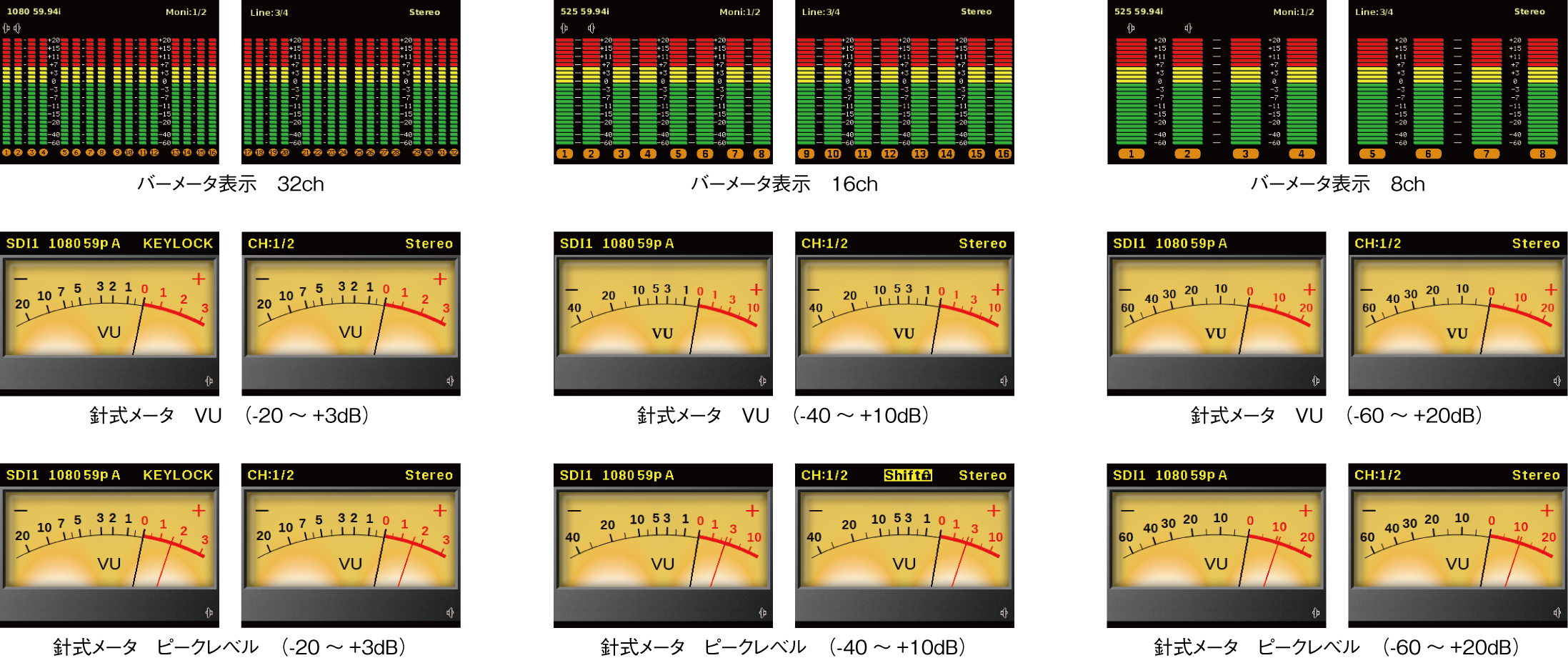

画面表示例



SP-PM1-12G_LCD











VUメータ サンプル動画(ナレーション付)







 VUメータ サンプル動画(音楽再生)

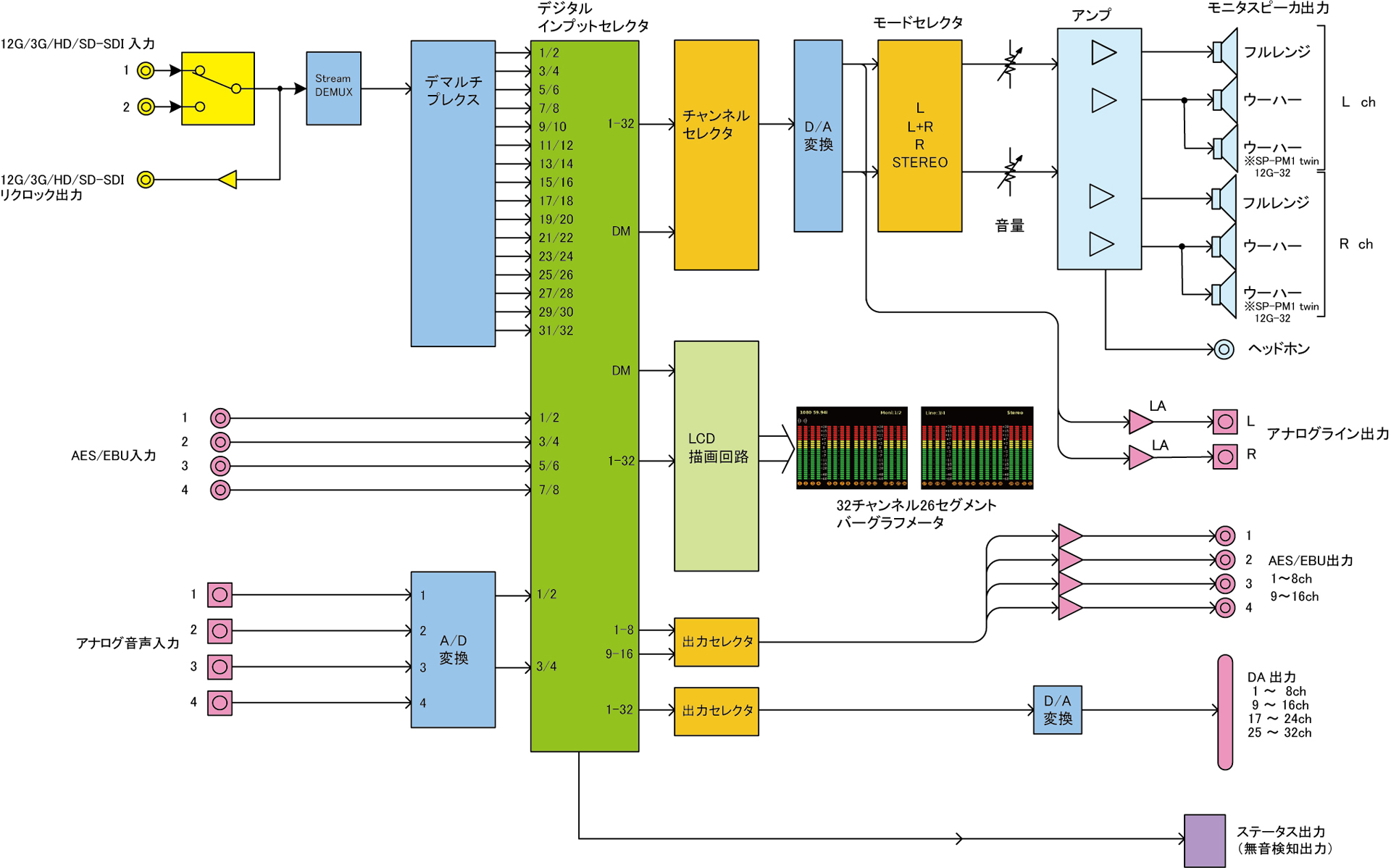

ブロック図



SP-VM_P1_P2_201611





主な仕様

定格

 電源  AC 100V~240V 50/60Hz
 消費電力  75W(最大時)
 動作環境   0℃~ 40℃、20~85%(結露無きこと)
 外形寸法・質量  W482×H44×D350 約6.4kg
 RoHS  適合

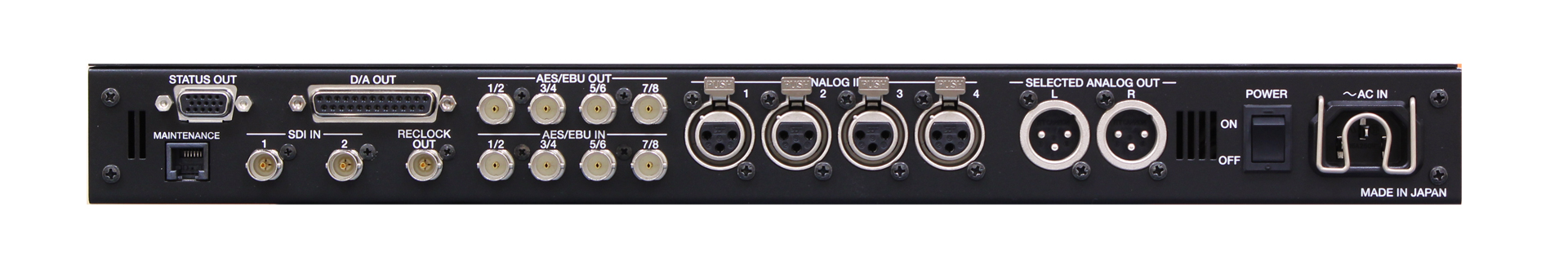

入出力端子

SDI入力

対応フォーマット(映像)

12G-SDI  2160/60p,59.94p,50p(Type1)

3G-SDI  1080/60p, 59.94p, 50p(レベルA/B)

      2160/30p, 29.97p, 25p, 24p, 23.98p,30psf,

      29.97psf, 25psf, 24psf, 23.98psf(レベルB DS)

HD-SDI  1080/60i, 59.94i, 50i, 30p, 29.97p, 25p, 24p,

      23.98p, 30psf, 29.97psf, 25psf, 24psf, 23.98psf

      720/ 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p,23.98p

SD-SDI  525/59.94i、625/50i

対応フォーマット(音声)

48kHzサンプリング 20bit、24bit 同期音声のみ対応

コネクタ

BNC×2

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDIリクロック出力

コネクタ

BNC×1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

AES/EBU入力

対応フォーマット

32kHz~96kHzサンプリング 16bit~24bit

コネクタ

BNCx4

入力レベル、インピーダンス

1Vp-p 75Ω

AES/EBU出力

対応フォーマット

48kHzサンプリング 24bit

コネクタ

BNCx4

出力レベル、インピーダンス

1Vp-p 75Ω

アナログ音声入力

コネクタ

XLR3(メス)x4  1ピン:GND、2ピン:ホット、3ピン:コールド

入力インピーダンス

600Ω 平衡

入力レベル

アナログ音声+24dBm MAX

選択音声アナログ出力

コネクタ

XLR3(オス)x2 1ピン:GND、2ピン:ホット、3ピン:コールド

出力レベル(アナログ選択時)

0dBm 600Ω 平衡(0dBm入力時)

出力レベル(SDI/AES選択時)

0dBm/+4dBm切替可能(基準レベル入力時)

周波数特性

20Hz~20kHz ±0.5dB以内

D/A出力







チャンネル数

8ch

コネクタ

Dsub25ピン(メス)x1

出力レベル(アナログ選択時)

0dBm 600Ω 平衡(0dBm入力時)

出力レベル(SDI/AES選択時)

0dBm/+4dBm切替可能(基準レベル入力時)

オプション

無音表示パネル
