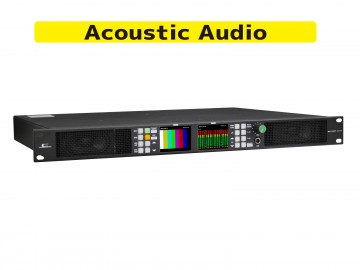

オーディオ・ビデオ・ラウドネス・波形モニタ 1RU(ウーハー付) 12G

SP-VM1-12-32_S

SP-VM1-12G-32

VMモデル (1RU)



12G-SDI 32チャンネル

希望小売価格

660,000円(税別)

関連リンク

catalog spec manual

12G/3G/HD/SD-SDI 32ch オーディオ・ビデオ・ラウドネス・波形モニタ






SP-VM1-12G-32_F

SP-VM1-12G-32_R





製品概要

SP-VM1-12G-32は12G-SDI,3G-SDI,HD-SDI,SD-SDI,AES/EBU, アナログオーディオ信号に対応したSDI 波形モニタ装備の32 チャンネルオーディオ・ビデオ・ラウドネスモニタです。

4K Quad Link 3G-SDI又は、2160/29.97pの3G デュアル リンク信号のエンベデッドオーディオが重畳されたSDI信号を入力することにより、4K信号のモニタリングができます。
フロントパネルに装備した2.4型LCDに、12G-SDIビデオ,3G-SDIビデオ,HD-SDI ビデオ,SD-SDI ビデオ, ビデオ波形モニタ(Y,Pb,Prパレード), ベクトルスコープ,オーディオスペクトラムアナライザ, オーディオX-Y スコープ, 位相計、オクターブバンド表示、針式メータ表示,バーグラフ表示、トゥルーピーク,ラウドネスモニタ等が表示されます。モニタスピーカ出力及びライン出力の切換はルーティングスイッチャにより、それぞれ独立して行うことができます。
シャーシ内部に8cm ウーハーを装備した2 ウェイ・4 スピーカによるオーディオモニタは1RU サイズからは想像できない迫力ある音を再生します。
パネルに機能的に配置された各種操作スイッチは取扱説明書を見ることなく直感的に操作することができます。





特長

●12G-SDI、3G-SDI,HD-SDI,SD-SDI,AES/EBU, アナログオーディオの各入力信号に対応。2160/29.97pの3G デュアルリンク信号は、片側をシングルリンク信号として対応。
●AES/EBU入力は、3種類の入力系統があり、最大16ch入力に対応します。
  1)4系統8chの入力専用アンバランス入力
  2)4系統8chの入出力兼用アンバランス入出力(メニューにより切換)
  3)4系統8chのアナログオーディオ入力と兼用したバランス入力(メニューにより切換)
●XLR入力端子は、アナログ入力とAES/EBUバランス入力を兼用し、終端抵抗をメニューにより切り替えることができます。(600Ω/110Ω/HiZ)
●フロントパネルに装備したLCD に全情報を表示(LCD1,2には、任意の画面を設定可能)
12G/3G/HD/SD-SDI ビデオモニタ,Y,Pb,Prパレード表示, ベクトル, オーディオスペクトラムアナライザ,
オーディオX-Y スコープ, 位相計、オクターブバンド表示、針式メータ表示(1/2ch表示),
バーグラフ表示(16/8/4ch表示), トゥルーピーク, ラウドネスレベル
●12G-SDI入力時のビデオモニタ、Y,Pb,Prパレード表示, ベクトルは4つのサブイメージの1つを使用して表示します。サブイメージの選択はメニューで設定します。
●AES/EBU出力8ch、アナログオーディオ出力8chには、選択されたソースを出力。
  SDI選択時:デマルチ信号(1~8/9~16ch/17~24ch/25~32ch)
  AES/EBU選択時:AES/EBU(1~8ch)、アナログ出力には(1~8/9~16ch)
  アナログ選択時:アナログ入力4ch
●5.1chダウンミックス信号のモニタリングが可能
●ルーティングスイッチャの採用により、モニタスピーカ出力チャンネルとライン出力チャンネルを独立して設定可能
●オーディオレベルメータは-60dB ~ +20dB 26セグメントで高精度表示
●2 ウェイ、4 スピーカ・4 アンプによるHi-Fi サウンドモニタシステム
●低音再生は当社独自の方式により1RUサイズを超えた迫力 (PAT.)
●ナレーションや音楽を快適にモニタする為にバストリムを装備
●32 チャンネルすべてにデジタルオーディオ信号の有無表示機能を装備
●LCD のブライトネス調整機能を装備
●分かりやすい操作スイッチ配置
●L/R 2ch のアナログライン出力を装備(ルーティングスイッチャにより全入力を選択可能)
●ヘッドホン出力装備
●アナログオーディオ入力、アナログライン出力コネクタはXLR を採用
●最新設計により低消費電力、低発熱、長寿命
●高性能を長期間維持する日本品質
●リモートコントロール機能(リモートコントロールユニットはオプション)





●機械式VUメータと全く同じ動きをするLCD針式VUメータ表示
実際の針式VU メータの動きを細かく解析しプログラムしました。実際の機械式メータと寸分違わぬ動きをするだけでなく、
表示レンジの切換( -20 ~ +3dB / -40 ~ +10dB / -60 ~ +20dB)やピークホールドマーカー表示もできます。

(ピークホールドモード:∞ / 1.5 秒 / OFF)



※バーグラフ及び針式VUの動作は、「SP-PM1/SP-PM1 twin」と同じです。以下のサンプル動画で動きを確認してください。





VUメータ サンプル動画(ナレーション付)







 VUメータ サンプル動画(音楽再生)

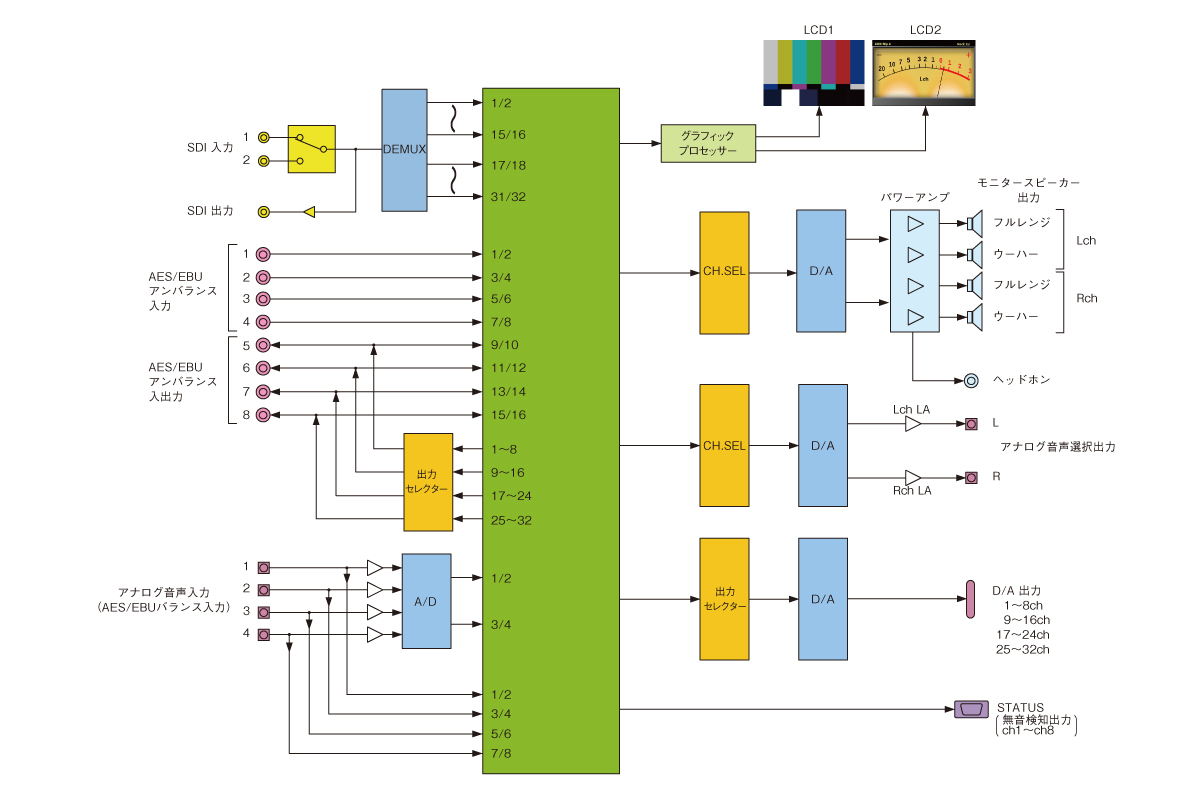

ブロック図

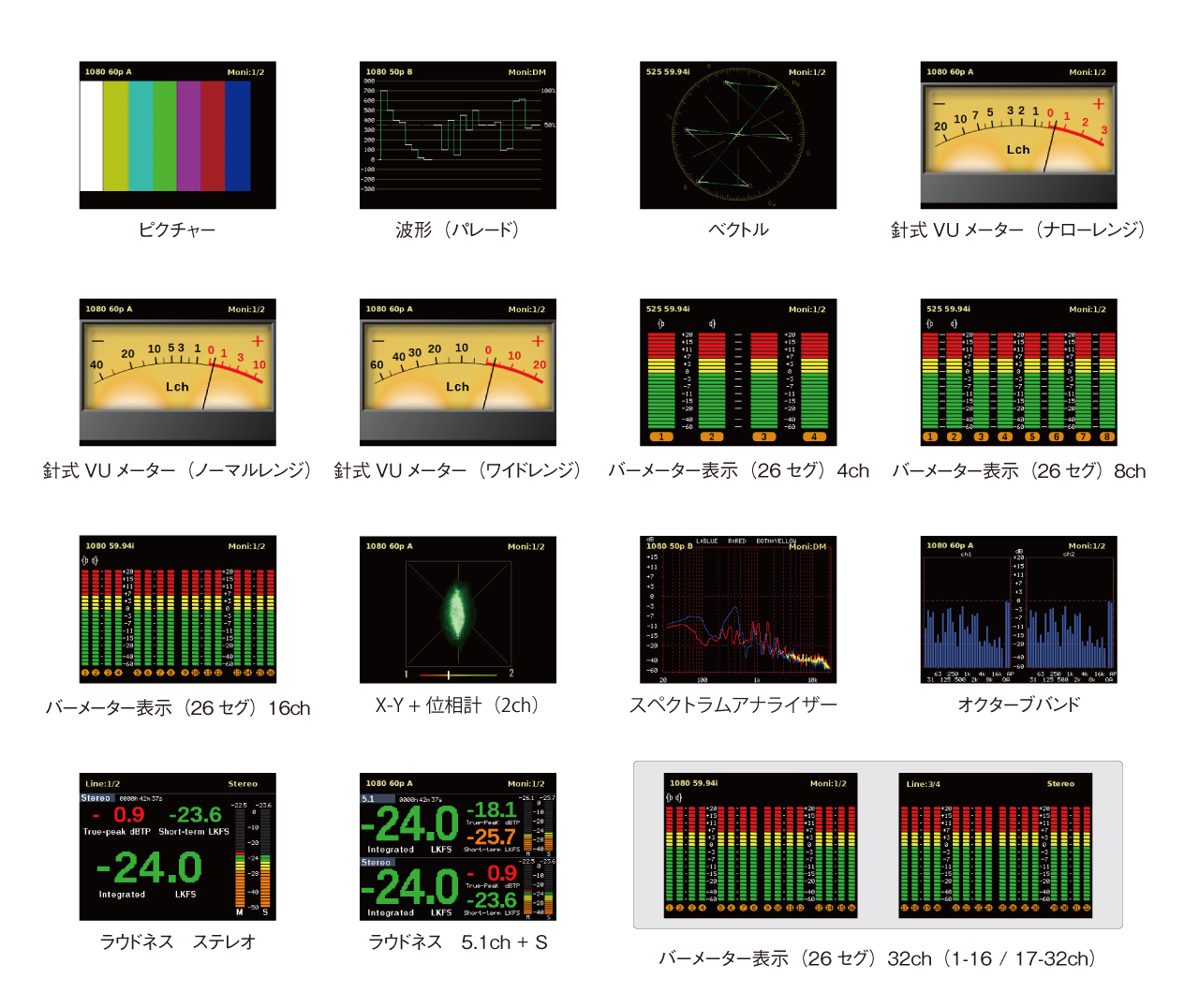

LCD画面表示イメージ



SP-VM_P1_P2_201611





主な仕様

定格

電源

AC 100V~240V ± 10% 50/60Hz
消費電力 最大75W
動作環境 0℃~ 40℃、20~85%(結露無きこと)
外形寸法・質量 W482×H44×D350 約6.2kg

RoHS

適合

入出力端子

SDI入力

対応フォーマット(映像)

12G-SDI  2160/60p,59.94p,50p(Type1)

3G-SDI  1080/60p, 59.94p, 50p(レベルA/B)

      2160/30p, 29.97p, 25p, 24p, 23.98p, 30psf,

      29.97psf, 25psf, 24psf, 23.98psf(レベルB DS)

HD-SDI  1080/60i, 59.94i, 50i, 30p, 29.97p, 25p, 24p,

      23.98p, 30psf, 29.97psf, 25psf, 24psf, 23.98psf

      720/ 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p,23.98p

SD-SDI  525/59.94i、625/50i

対応フォーマット(音声)

48kHzサンプリング 20bit、24bit 同期音声のみ対応

コネクタ

BNC×2

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDIリクロック出力

コネクタ

BNC×1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

AES/EBUアンバランス入力

対応フォーマット

32kHz~96kHzサンプリング 16bit~24bit

コネクタ

BNCx4

入力レベル、インピーダンス

1Vp-p 75Ω

AES/EBUアンバランス入出力(出力特性)

対応フォーマット

48kHzサンプリング 24bit

コネクタ

BNCx4

出力レベル、インピーダンス

1Vp-p 75Ω

アナログ音声入力、AES/EBUバランス入力

コネクタ

XLR3(メス)x4  1ピン:GND、2ピン:ホット、3ピン:コールド

入力インピーダンス

600Ω/110Ω/HiZ 平衡

入力レベル

アナログ音声+24dBm MAX、AES/EBU 2~7Vp-p

選択音声アナログ出力

コネクタ

XLR3(オス)x2 1ピン:GND、2ピン:ホット、3ピン:コールド

出力レベル(アナログ選択時)

0dBm 600Ω 平衡(0dBm入力時)

出力レベル(SDI/AES選択時)

0dBm/+4dBm切替可能(基準レベル入力時)

周波数特性

20Hz~20kHz ±0.5dB以内

D/A出力







チャンネル数

8ch

コネクタ

Dsub25ピン(メス)x1

出力レベル(アナログ選択時)

0dBm 600Ω 平衡(0dBm入力時)

出力レベル(SDI/AES選択時)

0dBm/+4dBm切替可能(基準レベル入力時)

基準レベル

アナログ音声

0dBm/+4dBm 切替可能

デジタル音声 -20dBFS/-18dBFS 切替可能
ステータス出力 コネクタ 高密度Dsub15ピン(メス)x1
モニタスピーカ フルレンジ 7cmx4cm 8Ω x2
ウーハー φ8cm 8Ωx2
モニタアンプ 最大出力

10W+10W (フルレンジ 4W+4W) (ウーハー 6W+6W)

バストリム 0dB~+12dB(メニュー設定)
ヘッドホン出力 コネクタ φ6.3 標準ステレオジャック
最大出力 50mW
LCD
サイズ 2.4型320(H)x240(V) 4:3
駆動方式 a-Si TFTアクティブマトリクス液晶
表示機能 ピクチャー、WFM、ベクトル、スペクトラムアナライザ、X-Yスコープ+位相計、オクターブバンド、針式VUメータ、バーグラフ 26セグメント、トゥルーピーク、ラウドネスレベル(ロングターム、ショートターム、モーメンタリー)
オプション
無音表示パネル SD10a
