AVD5002

アナログビデオ 8 分配

希望小売価格

85,000円(税別)

関連リンク

catalogimg spec manual

アナログビデオ 8 分配・モジュール



AVD5002 は C5000 モジュールシステムに搭載可能なアナログビデオ 1 ⼊⼒ 8 分配モジュールです。





特長

・フロントからレベル調整が可能

   VBS           0.9~1.3Vpp以上

   HD           0.5~0.7Vpp以上

・フロントからイコライジング調整が可能

・フロントのLEDで対応映像フォーマット入力を確認可能(点灯)

 非対応映像フォーマット時アラームを出力(出力無効設定も可能)

・入力の75Ω終端のON/OFFが可能

・クランプ回路を通過/バイパスの設定が可能

・SNMP、Webcontrolに対応

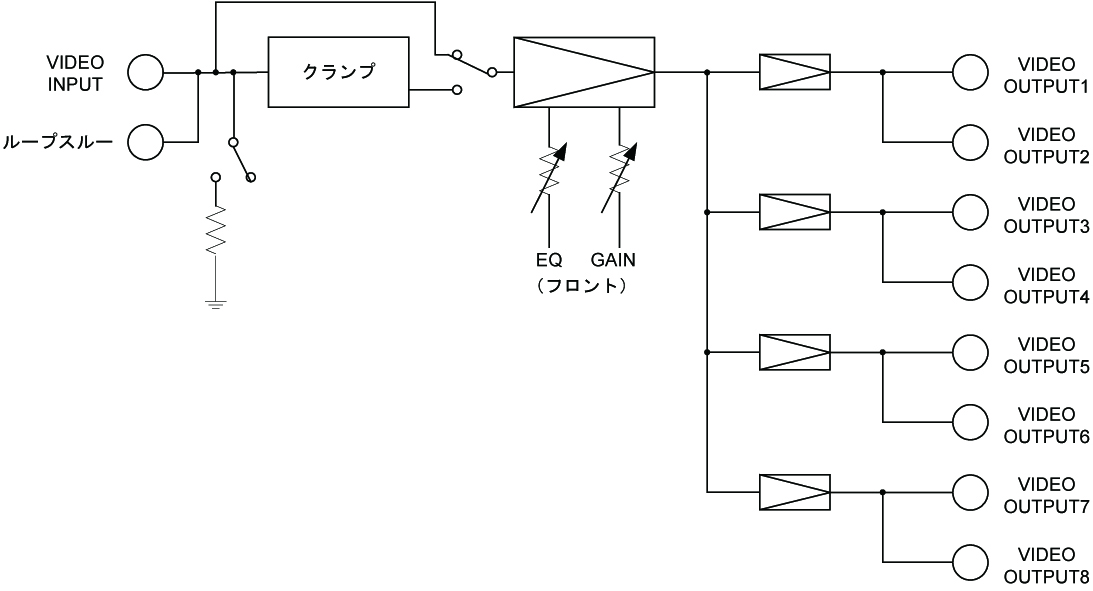

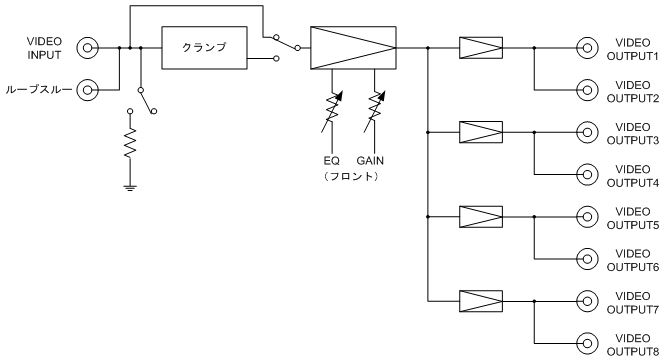

ブロック図



 AVD5002_BLOCK



機能

・IN LED

525i59,625i50,1080i,720p

緑 点灯

無信号

消灯 (非対応フォーマット入力時含む)

・非対応映像フォーマット時アラームを出力(出力無効設定も可能)

・レベル調整可能(フロント操作)    VBS時  0.9~1.3Vpp以上

・イコライジング調整可能(フロント操作)

・入力の75Ω終端のON/OFFが可能

・クランプ回路を通過/バイパスの設定が可能

・LTC分配可能(推奨モード クランプ OFF,AC,終端HI)

・AES/EBU( 44.1~48kHz)分配可能(推奨モード クランプ OFF,AC,終端75)

・SNMP、Webcontrol対応




仕様

アナログビデオ入力

対応フォーマット

525i59, 625i50, 1080i, 720p

コネクタ

BNC×2(ループスルー出力含む)

入力レベル、インピーダンス

SD  1Vpp, 75Ω   HD  0.6Vpp, 75Ω

アナログビデオ出力

コネクタ

BNCx8

出力レベル、インピーダンス

SD  1Vpp, 75Ω   HD  0.6Vpp, 75Ω

周波数特性

60Hz~15MHz  ±0.5dB

DG

±0.2%

DP

±0.2°

波形特性

K=1以下(2Tパルス)

S/N

65dB以上

ケーブル補償

SD時、最大300m(5C-2V)

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

1.5 W

外形寸法

398.5 x 88 mm

質量

0.25 kg
