NTSC/SD/HD アップコンバーター・モジュール

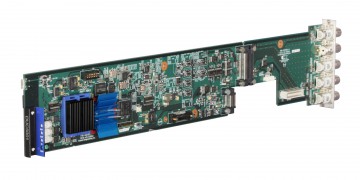

DUC5001_catch

DUC5001

NTSC/SD/HD-SDI アップコンバーター

後継機種 DUC5101

希望小売価格

350,000円(税別)

関連リンク

catalogimg spec manual

NTSC/SD/HD-SDI アップコンバーター ・モジュール





製品概要

DUC5001 は C5000 モジュールシステムに搭載可能な NTSC もしくは HD/SD-SDI を 3G/HD-SDI にアップコンバートするモジュールです。





特長

・3G(レベル A/B)/HD/SD-SDI に対応し、入力レート/出力レートを LED で表示します。
   3G-SDI ---- 緑 点灯
    HD-SDI ---- 青 点灯
   SD-SDI/DVB-ASI ---- 白 点灯
   無信号 ---- 消灯(非対応フォーマット含む)
・出力モードは、NTSC もしくは SD-SDI を入力し、HD-SDI 信号を出力するモードと、NTSC もしくは、SD/HD-SDI 信号を入力し、3G-SDI 信号(プログレッシブ変換)を出力する 2 つの動作モードがあります。
・3 種類のアスペクト変換(スクイーズ、エッジクロップ、サイドパネル)が可能です。アスペクト変換は WEB による切替が可能です。
・エンベデッドオーディオ 16ch に対応します。
・リマッピング機能を装備しています。
・音声遅延を 0ms~1sec まで 1ms ステップで付加することが可能です。
・字幕パケット・局間制御パケット(ARIB STD-B37,B39)を通過させることができます。
・筐体REF 入力もしくはモジュールREF 入力に同期させることができます。
・リファレンス信号の状態をLED で表示します。
   リファレンス正常 ---- 緑 点灯
   リファレンス異常 ---- 紫 点灯
・デジタル・オーディオ、アナログ・オーディオの基準レベルは設定スイッチで切り替えることができます。
・接点入力によるアスペクト切替が可能です。

・パラメータの設定はSNMP による設定か、SD カード内の設定ファイルを直接編集することにより設定します。
・SNMP、Webcontrol に対応





ブロック図



DUC5001_BLOCK



 仕様

SDI入力

対応フォーマット(映像)

3G-SDI   1080/ 59.94p(レベルA/B)

HD-SDI   1080/ 59.94i

SD-SDI   525/59i

対応フォーマット(音声)

48kHz sampling 20bit,24bit 同期音声のみ

コネクタ

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

NTSC入力

対応フォーマット

VBS

コネクタ

BNCx1

入力レベル、インピーダンス

1 Vp-p  75 Ω

SDI出力

対応フォーマット(映像)

3G-SDI   1080/ 59.94p(レベルA/B)

HD-SDI   1080/ 59.94i

対応フォーマット(音声)

48kHz sampling 24bit

コネクタ

BNCx3

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

占有スロット数

1スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

9 W

外形寸法

398.5 x 88 mm

質量

0.2 kg
