12G リサージュメータ(ラウドネス機能付)

新商品

LjM3a-12G_catch

LjM3a-12G

7型LCD

12G対応

ラウドネス機能付



希望小売価格
500,000円(税別)
関連リンク

catalog spec manual_no

12G/3G/HD-SDI , AES/EBU 8ch , アナログオーディオ 2ch

LjM3a-12G_front

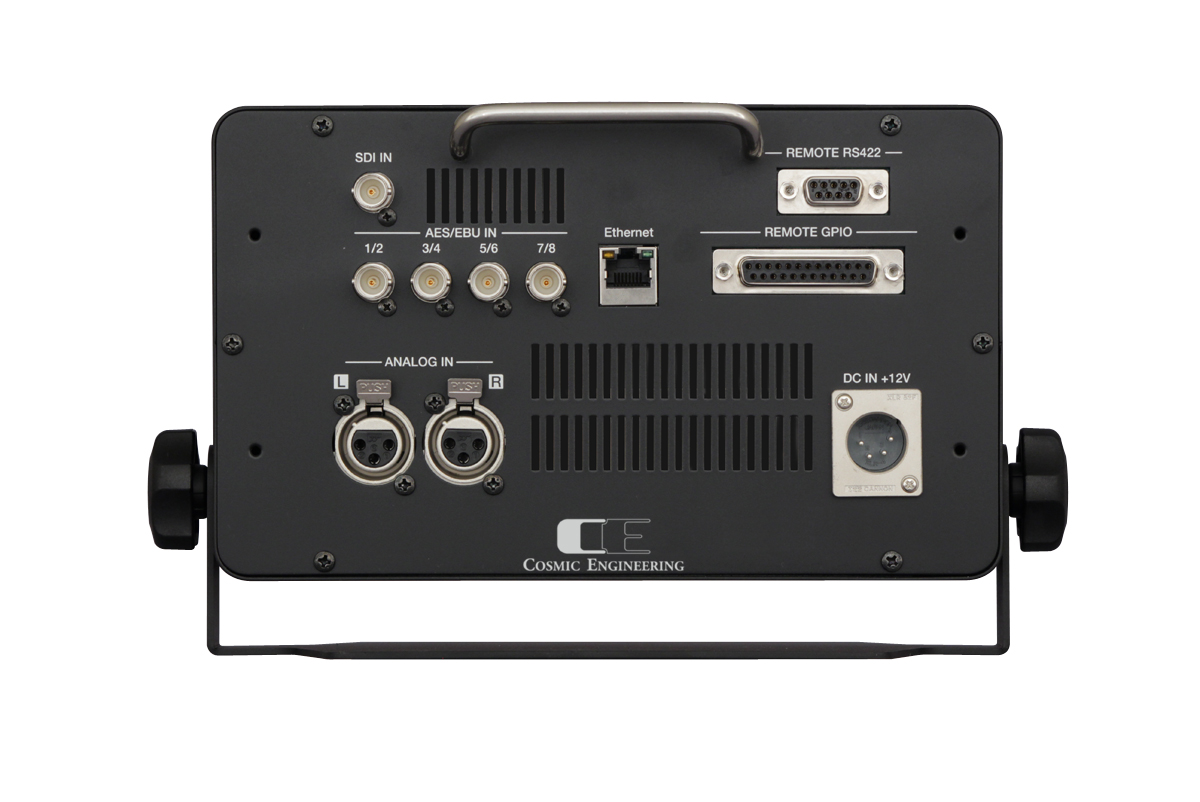

LjM3a-12G_rear







製品概要

LjM3a-12G は12G-SDI,3G-SDI,HD-SDI,AES/EBU、アナログオーディオに対応したラウドネス機能付きリサージュメータです。リサージュメータ、位相計のほか、バーグラフ、針式VUメータ、ラウドネス値、トゥルーピーク、サラウンドメータ、イベントログ、ピクチャー表示に対応します。





特長

●1系統のSDI,4系統のAES/EBU,ステレオ1系統のアナログ入力を備え、メニューで選択します。
●各系統は、12G-SDI(32ch)、3G-SDI(32ch),HD-SDI(16ch),AES/EBU(8ch)、アナログオーディオ(2ch)の各入力信号に対応します。
●バランスアナログオーディオ信号2chは直接XLRプラグで入力できます。
●以下の11の画面をフル画面、またはマルチ画面(4面、3面、2面)で表示できます。マルチ画面表示では、各々の画面の配置を任意に設定できます。


   ロングターム モーメンタリー

   ショートターム ロングターム

   モーメンタリー

   ショートターム
   トゥルーピーク バーグラフ1/2(ノーマル/ワイド)

   針式VUメータ(ノーマル/ワイド)
   ピクチャー

   リサージュメータ(ノーマル/ワイド)

   イベントログ
   オクターブバンドアナライザ(ノーマル/ワイド)

   サラウンドメータ(ノーマル/ワイド)

●バーグラフ、針式VUメータ、リサージュメータ、サラウンドメータ、オクターブバンドアナライザには、縦横2画面分のワイド画面を表示が可能です。
●フロントパネルのスイッチ操作や外部制御にて、ラウドネス計測のStart/Stop/Pause/Reset、各種音声モードの設定が可能です。

●リサージュメータでは、任意の2チャンネルを選択表示でき、ゲインを切り替えることができます。(0/20/40/60dB)
●針式VUメータでは、任意の2チャンネルを選択表示することができます。また、表示レンジの切り替えが可能です(-60~+20dB、-40~+10dB、または-20~+3dB)。
●バーグラフは、53セグメント表示で、16チャンネル(1-16/17-32ch)、8チャンネル(1-8/9-16ch)、4チャンネル(1-4/5-8ch)、2チャンネル(1-2/3-4ch)が選択可能です。また、リアルタイムのレベル表示に加えて、ピークホールド(∞、5.0秒、1.5秒、なし)も同時に表示することができます。
●オクターブバンドアナライザ表示では、任意の2チャンネルを選択表示でき、ピークホールド(∞、5.0秒、1.5秒、なし)も同時に表示することができます。
●デジタル入力の基準レベルは-18dBFS/-20dBFSを切り替えることができます。
●アナログ入力の基準レベルは0dBm/+4dBmを切り替えることができます。





表示モード

LjM3a-12G_LCD1



 LjM3a-12G_LCD2





ブロック図



LjM3a-12G_block

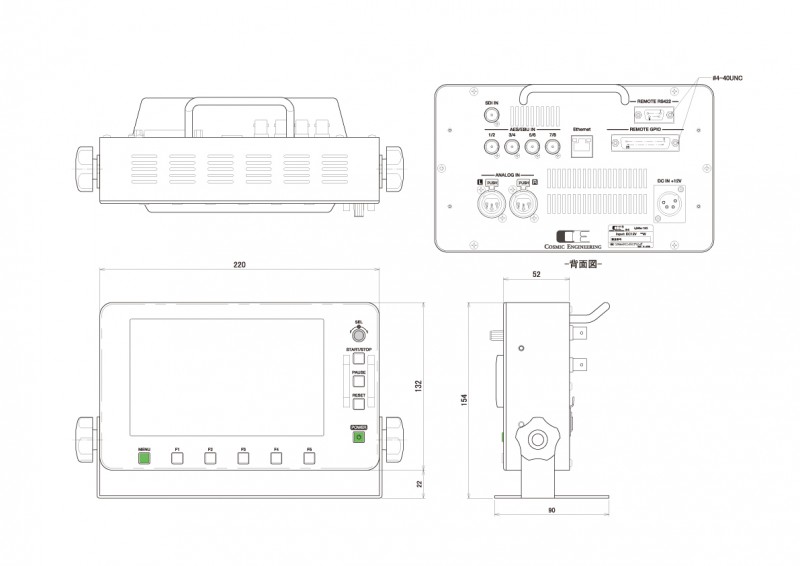

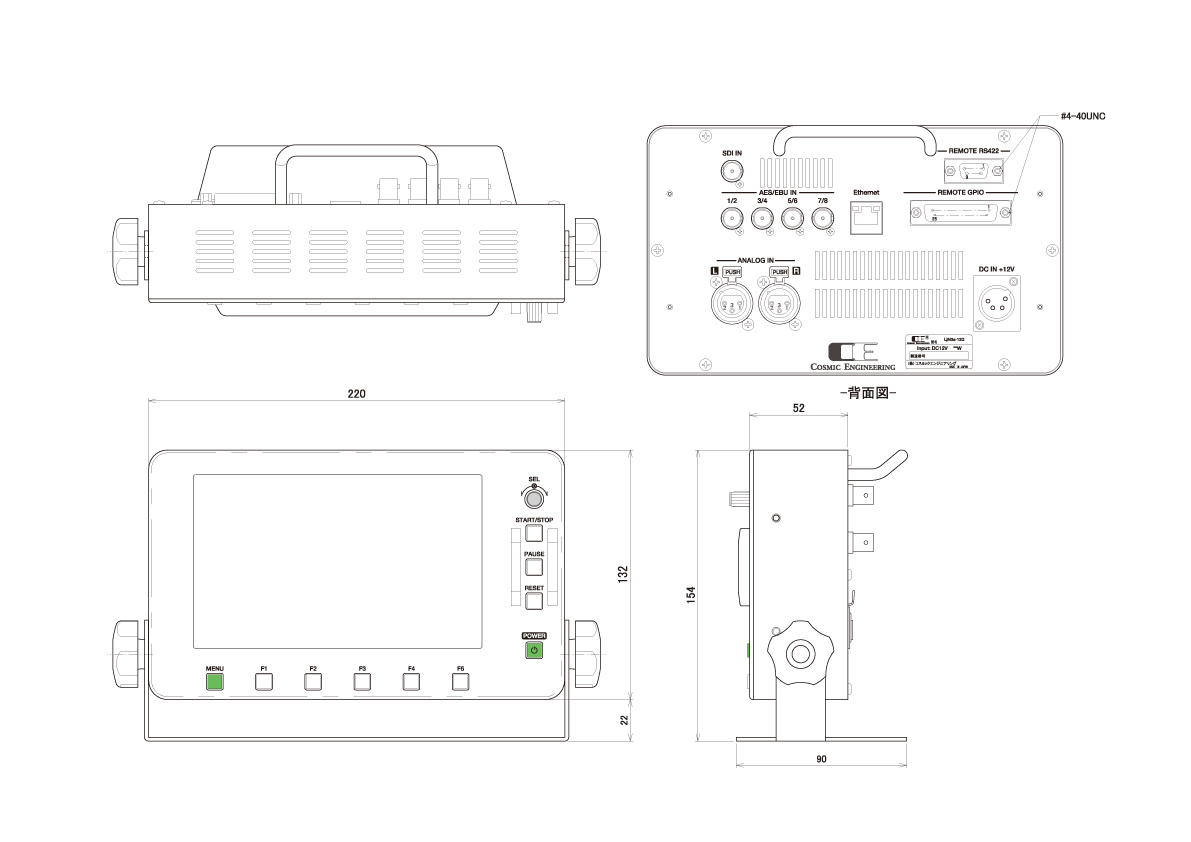

外形寸法図

LjM3a-12G_gaikanzu



仕様

定格

電源

DC +12V(付属の AC アダプタにより AC100V~ 240V±10% 50/60Hz)

動作環境

0℃~ 40℃、20% ~ 85%(結露無きこと)

消費電力

最大26W

外形寸法・質量

W220× H132× D52(突起部を除く)  約2.5 kg(スタンド含む)

RoHS

適合

入出力

SDI入力

対応フォーマット(映像)

12G-SDI

2160/60p,59.94p,50p(Type1)



3G-SDI

1080/60p, 59.94p, 50p(レベルA/B), 30p, 29.97p, 25p, 24p, 23.98p, 30psf, 29.97psf, 25psf, 24psf, 23.98psf(レベルB DS *1)



HD-SDI

1080/60i, 59.94i, 50i, 30p, 29.97p, 25p, 24p, 23.98p, 30psf, 29.97psf, 25psf, 24psf, 23.98psf
720/ 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p

対応フォーマット(音声) 48kHz サンプリング 20bit、24bit 同期音声、PCM 音声のみ対応
コネクタ BNC×1
入力レベル、インピーダンス 0.8 Vp-p 75 Ω

AES/EBU入力

対応フォーマット

32kHz~96kHzサンプリング 16bit~24bit PCM音声のみ対応

コネクタ

BNC×4

入力レベル、インピーダンス

1Vp-p 75Ω

アナログオーディオ入力

コネクタ

XLR3(メス)×2  1ピン:GND、2ピン:Hot、3ピン:Cold

入力インピーダンス

600Ω/HiZ 平衡

最大入力レベル

+24dBm MAX

基準レベル



アナログ音声

0dBm/+4dBm 切替可能

デジタル音声

-20dBFS/-18dBFS 切替可能

リMコートGPIO

コネクタ

Dsub25 ピン(メス)×1

リモートRS-422

コネクタ

Dsub9ピン(メス)×1

LCD

サイズ

7型 800(H)×480(V) 16:9

駆動方式

TFTアクティブマトリクス液晶 (LCD)

バックライト

輝度調整可能

付属品

ACアダプタ  , スタンド , 取扱説明書
オプション
ワイヤードフルリモコン LjM3a-RM1

*1:2160/30p~23.98psf の3G DUAL LINK は、1080/30pB~23.98psfB として表示
